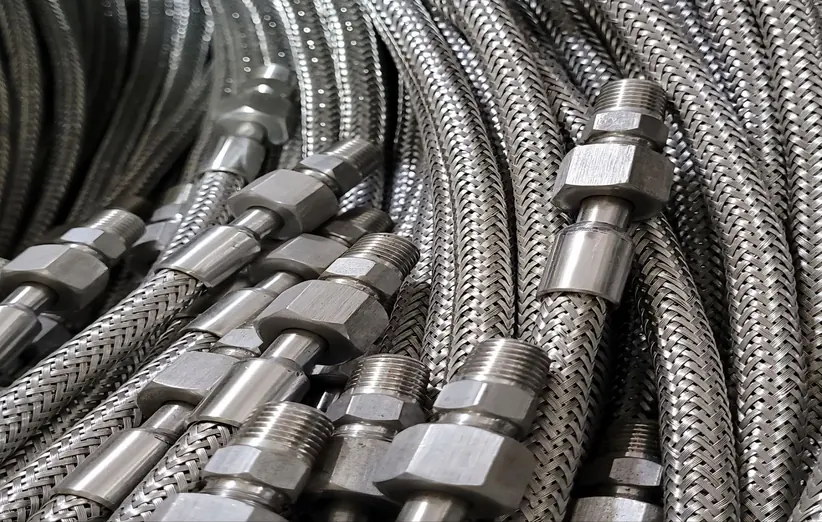

شیلنگ های فلکسیبل فلزی (Metal Flexible Hoses) به دلیل مقاومت بالا در برابر دما و فشار، یکی از اجزای کلیدی در بسیاری از صنایع هستند. اما پیش از نصب و استفاده، اندازه گیری دقیق آن ها مهم است. هدف این مقاله، آموزش نحوه اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.) است. کلمه انگلیسی (O.A.L.) که مخفف Overall Length است، در واقع بیانگر کل طول شیلنگ به همراه تمامی اتصالات انتهایی آن می باشد.
ویدئو نحوه اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.)
اینفوگرافیک نحوه اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.)
اهمیت اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.)
شیلنگ فلکسیبل فلزی که از لوله چین دار انعطاف پذیر، توری بیرونی و اتصالات تشکیل شده، برای کارایی درست به یک طول دقیق (O.A.L.) نیاز دارد. انتخاب طول اشتباه می تواند عواقب جدی برای سیستم داشته باشد:
اگر طول شیلنگ بیش از حد بلند باشد:
- ناپایداری: شیلنگ در هنگام حرکت، ناپایدار شده و در فشارهای بالا تغییر شکل می دهد.
- لرزش اضافی: لرزش پمپ ها تقویت شده و لرزش ناخواسته به سیستم منتقل می شود.
- افت فشار: مقاومت سیال افزایش یافته و باعث افت شدید فشار در خط لوله می شود.
اگر طول شیلنگ بیش از حد کوتاه باشد:
- کاهش کارایی: شیلنگ نمی تواند وظایف اصلی خود مانند جذب لرزش، کاهش صدا و جبران حرکت را درست انجام دهد.
- نادیده گرفتن مزایا: مزایای اصلی شیلنگ (انعطاف پذیری، مقاومت) بدرستی انجام نمی شود.
نحوه اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.)
نحوه اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.)، شیلنگ باید در حالت شل و بدون فشار روی یک سطح صاف قرار بگیرد. نکته اصلی این است که نقطه شروع و پایان اندازه گیری کاملاً به نوع اتصالات انتهایی بستگی دارد.
(O.A.L.): طول بخش منعطف شیلنگ + طول هر دو اتصال انتهایی
برای اندازه گیری دقیق، بسته به نوع اتصالات، مراحل زیر را دنبال کنید:
-
برای اتصالات رزوه نر (پیچ دار)
- نحوه اندازه گیری: اندازه گیری از انتهای رزوه ها.
- توضیح: طول شیلنگ را از آخرین نقطه رزوه های روی یک سر، تا آخرین نقطه رزوه های روی سر دیگر اندازه بگیرید.
-
برای اتصالات رزوه ماده (مهره دار)
- نحوه اندازه گیری: اندازه گیری از نشیمنگاه.
- توضیح: اندازه گیری باید از سطح داخلی اتصال (محل نشیمنگاه رزوه یا کوپلینگ که روی لوله مقابل می نشیند و آب بندی می کند) انجام شود.
-
برای اتصالات فلنج ثابت
- نحوه اندازه گیری: اندازه گیری تا سطح فلنج.
- توضیح: طول شیلنگ را از سطح خارجی فلنج یک سر تا سطح خارجی فلنج سر دیگر اندازه بگیرید.
-
برای اتصالات فلنج متحرک/آزاد
- نحوه اندازه گیری: اندازه گیری تا سطح انتهای لوله .
- توضیح: اندازه گیری را از سطح صاف و آب بندی انتهای لوله جوشی انجام دهید که فلنج متحرک روی آن قرار می گیرد.
-
برای اتصالات زانویی یا شعاع دار (مانند 90° یا 45°)
- نحوه اندازه گیری: اندازه گیری تا خط مرکزی.
- توضیح: اندازه گیری باید تا مرکز خمیدگی یا خط مرکزی اتصال زانویی (جایی که دو لوله فرضی به هم می رسند) انجام شود.
اگر در اندازه گیری (O.A.L.) شیلنگ فلکسیبل فلزی مطمئن نیستید، حتماً از کارشناسان کاردار صنعت مشورت بگیرید. آن ها می توانند شما را در انتخاب جنس مناسب، تحمل فشار و طول دقیق راهنمایی کنند. این کار از صرف هزینه های اضافی در آینده به دلیل اشتباه در اندازه گیری جلوگیری می کند.
نکات مهم پیش از اندازه گیری (آماده سازی شیلنگ)
قبل از اینکه متر را بردارید، رعایت این نکات ضروری است تا اندازه گیری شما درست و دقیق باشد:
- خنک سازی و تخلیه فشار: اگر شیلنگ در سیستم کار می کرده است، ابتدا آن را از مدار خارج کرده، فشار داخلی را کاملاً تخلیه کنید و اجازه دهید به دمای معمولی محیط برسد.
- حالت طبیعی و شل: شیلنگ باید کاملاً شل و بدون کشیدگی یا فشردگی روی یک سطح صاف قرار گیرد. هرگونه تنش یا پیچش در شیلنگ، عدد O.A.L. را اشتباه نشان می دهد.
- استفاده از ابزار صاف: همیشه از مترهای نواری فلزی استفاده کنید و مطمئن شوید که خطوط اندازه گیری کاملاً صاف و دقیق هستند.
توصیه های نصب (چطور از طول اندازه گیری شده استفاده کنیم؟)
در هنگام نصب، به این نکات توجه کنید:
- نصب بدون تنش: شیلنگ را طوری نصب کنید که نه فشرده باشد و نه کشیده. شیلنگ باید در حالت معمولی یا O.A.L. طبیعی قرار بگیرد.
- فضای کافی برای حرکت: شیلنگ باید فضای کافی برای خم شدن، جذب لرزش و جبران انبساط حرارتی داشته باشد. هرگز شیلنگ را برای نصب، بیش از حد نکشید یا خم نکنید.
- جلوگیری از پیچش: مطمئن شوید که شیلنگ هنگام نصب پیچ نخورد (پیچش، بزرگترین عامل خرابی زودرس شیلنگ های فلکسیبل است).
نتیجه گیری
اندازه گیری طول شیلنگ فلکسیبل فلزی (O.A.L.) نه تنها یک مرحله فنی، بلکه یک سرمایه گذاری برای عمر طولانی و عملکرد بی نقص سیستم است. با رعایت اصول اندازه گیری که بر اساس نوع اتصالات انتهایی شیلنگ تعیین می شوند، می توانید از نصب صحیح شیلنگ و دستیابی به حداکثر مزایای آن در جذب لرزش، تحمل فشار و جبران حرکتی، اطمینان کامل حاصل کنید.
شما می توانید با اطمینان کامل، سفارش ساخت شیلنگ فلکسیبل فلزی خود را به کاردار صنعت بدهید. کافی است اندازه گیری (O.A.L.) دقیق و نوع اتصالات مورد نیازتان را به آن ها اعلام کنید. کاردار صنعت با توجه به نیازهای شما، بهترین شیلنگ را با رعایت بالاترین استانداردها تولید و عرضه می کند.
سؤالات متداول
-
منظور از (O.A.L.) در اندازه گیری شیلنگ فلکسیبل فلزی چیست؟
(O.A.L.) (Overall Length) به معنای طول کلی سرتا سری شیلنگ فلکسیبل فلزی است. این طول شامل بخش انعطاف پذیر فلزی به علاوه کل طول اتصالات انتهایی آن می شود.
-
هنگام اندازه گیری (O.A.L.) شیلنگ فلکسیبل فلزی با اتصال فلنج ثابت، نقطه ی اندازه گیری کجاست؟
در اتصالات فلنج ثابت، اندازه گیری باید از سطح فلنج یک سر تا سطح فلنج سر دیگر شیلنگ انجام شود.
-
چرا باید شیلنگ فلکسیبل فلزی را در حالت بدون تنش اندازه بگیریم؟
اندازه گیری در حالت شل (بدون کشیدگی یا فشردگی) ضروری است تا طول طبیعی شیلنگ به دست آید و از آسیب دیدن آن (کمانش یا کشیدگی بیش از حد) در هنگام نصب در سیستم های فشار بالا جلوگیری شود.
-
اگر شیلنگ فلکسیبل فلزی با اتصال زانویی (زاویه‌دار) داشته باشیم، چگونه O.A.L. را اندازه بگیریم؟
در اتصالات زانویی مانند 90 درجه باید اندازه گیری را تا خط مرکزی یا مرکز کمان خمیدگی اتصال انجام دهید تا طول قابل نصب شیلنگ فلکسیبل فلزی درست محاسبه شود.
