این شیلنگها به خاطر طراحی خاصی که دارند در صنایع مختلف برای انتقال سیالات در دما و فشار بالا استفاده می شوند. شناخت دقیق اجزای تشکیل دهنده شیلنگ خرطومی مانند لایه داخلی و لایه محافظ بیرونی کمک می کند تا بهترین انتخاب را برای پروژه های خود داشته باشید. علاوه بر این، بررسی متریال به کار رفته در این قطعات سبب می شود تا با نحوه عملکرد آنها در برابر خوردگی و ضربه بیشتر آشنا شویم.

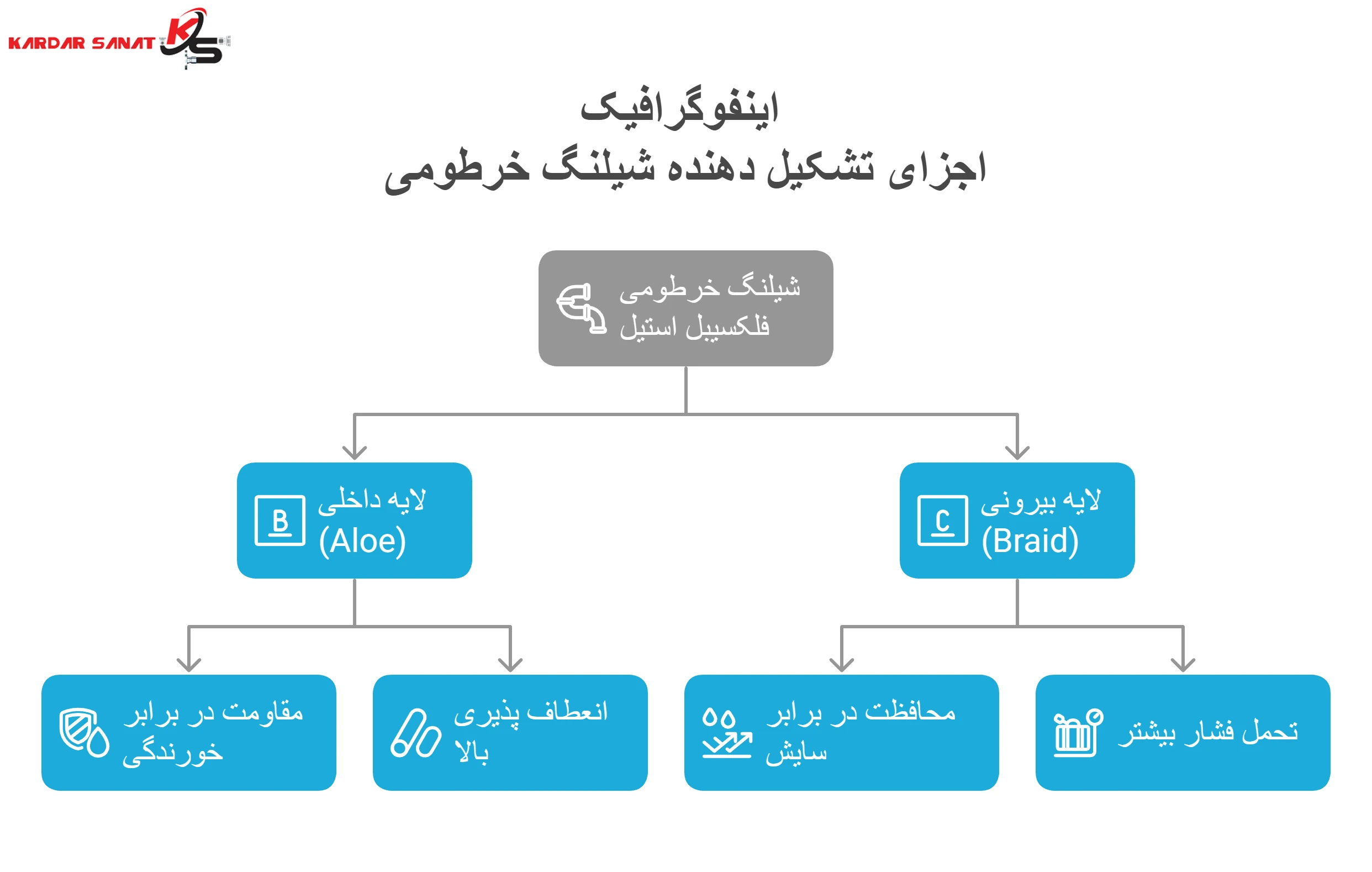

اینفوگرافیک اجزای تشکیل دهنده شیلنگ خرطومی

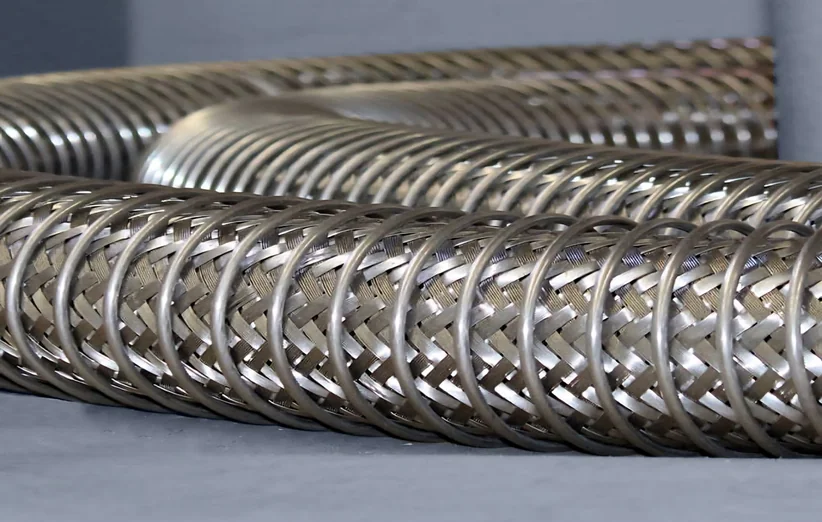

بررسی کلی اجزای تشکیل دهنده شیلنگ خرطومی فلکسیبل استیل
این شیلنگ فلزی از ترکیب چند لایه مهم ساخته شده است که هر کدام کاربرد خاصی را برای انتقال ایمن سیالات بر عهده دارند. بنابراین شناخت این شیلنگ کمک می کند تا درک بهتری از قدرت و انعطاف پذیری این ابزار صنعتی داشته باشید.
اجزای اصلی این شیلنگ شامل دو بخش زیر است:
لایه داخلی (Aloe) : این بخش در واقع لایه اصلی شیلنگ است که سیال از درون آن عبور می کند و به همین دلیل باید از جنس استیل باشد تا در برابر خورندگی مقاومت کند. ساختار این لایه به صورت موج دار است که باعث می شود شیلنگ تحت فشار و دماهای مختلف عملکرد مناسب و انعطاف پذیری بالایی داشته باشد.
لایه بیرونی (Braid): این لایه که از بافت سیمهای استیل تشکیل شده است به عنوان یک محافظ روی لایه داخلی قرار می گیرد تا از آن در برابر سایش و آسیبهای مکانیکی محافظت کند. علاوه بر این لایه بیرونی به تحمل فشار بیشتر کمک می کند و در مواقعی که فشار خیلی بالا باشد می توان از دو لایه روکش روی هم استفاده کرد.

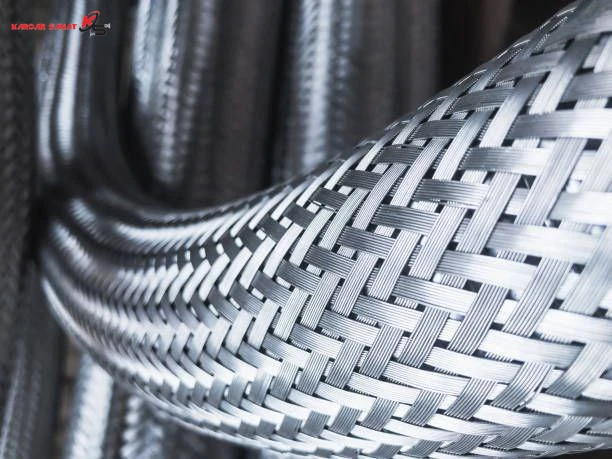

نقش لایه داخلی یا Aloe و لایه بیرونی یا Braid در اجزای تشکیل دهنده شیلنگ خرطومی
نقش این دو لایه در اجزای تشکیل دهنده شیلنگ خرطومی به شرح زیر است:
نقش لایه داخلی یا Aloe : این بخش که به آن شیلنگ آکاردئونی هم می گویند، کاربرد اصلی نگهداری و انتقال سیال را بر عهده دارد و به دلیل ساختار موجدار خود، انعطاف پذیری لازم را برای خم شدن شیلنگ فراهم می کند. همچنین این لایه از جنس استیل ساخته شده است تا در برابر خورندگی مواد مختلف کاملا مقاوم باشد و بتواند در فشارها و دماهای بسیار بالا یا پایین، عملکرد مناسبی از خود نشان دهد.
نقش لایه بیرونی یا Braid: این لایه که به صورت روکش حصیری روی بخش خرطومی بافته می شود، وظیفه دارد از لایه داخلی در برابر عواملی مثل سایش، تراشیدگی و آسیبهای مکانیکی بیرونی محافظت کند. علاوه بر این، لایه بیرونی سبب می شود تا شیلنگ بتواند فشار بسیار بیشتری را تحمل کند و از تغییر شکل یا کش آمدن بیش از حد لایه داخلی در اثر فشار جلوگیری می کند.
اهمیت گریدهای 304، 316 و 321
استیل گرید 304: این گرید برای هر دو لایه یعنی هم لایه Aloe و هم روکش Braid است. از این گرید در لایه داخلی برای انتقال مواد غیر اسیدی و در لایه بیرونی برای محافظت در برابر زنگ زدگی ها استفاده می شود.
استیل گرید 316: این گرید به دلیل داشتن عنصر مولیبدن، مقاومت بسیار بالا در برابر خوردگی، بهترین انتخاب برای لایه داخلی یا همان Aloe است، مخصوصاً زمانی که قرار است اسیدها یا مواد شیمیایی قوی از آن عبور کنند. همچنین اگر شیلنگ در محیطهای بسیار خورنده مثل آب شور دریا قرار داشته باشد، از این گرید در لایه بیرونی یا Braid هم استفاده می شود تا اجزای تشکیل دهنده شیلنگ خرطومی دچار پوسیدگی نشوند.
استیل گرید 321: این آلیاژ به دلیل داشتن عنصر تیتانیوم، مقاومت حرارتی بالایی دارد و بیشتر در لایه داخلی Aloe استفاده می شود تا در اثر حرارت ناشی از جوشکاری اتصالات یا دمای بالای سیال، کیفیت خود را از دست ندهد. در واقع این گرید تضمین می کند که بخشهای داخلی شیلنگ در برابر گرمای زیاد (تا 550 درجه سانتی گراد) به خوبی دوام بیاورند.
بررسی لایه بیرونی یا روکش حصیری در اجزای تشکیل دهنده شیلنگ خرطومی
لایه که به آن Braid میگویند، از سیمهای فولادی ضد زنگ بافته شده است که به صورت منظم در سراسر شیلنگ قرار می گیرند. وجود این لایه سبب می شود تا شیلنگ در برابر عوامل بیرونی و فشارهای داخلی کاملاً مقاوم باشد.
نقش و ویژگی های این لایه در میان اجزای تشکیل دهنده شیلنگ خرطومی به شرح زیر است:
- محافظت در برابر آسیبهای فیزیکی: لایه Braid مانند یک زره از بخش داخلی در برابر سایش، خراشیدگی و ضربه های مکانیکی که ممکن است در محیطهای سخت کاری رخ دهد محافظت می کند.
- تحمل فشار بسیار بالا: این روکش سیمی نیروهای ناشی از فشار داخلی را جذب کرده و از تغییر شکل یا کش آمدن بیش از حد شیلنگ جلوگیری می کند.
- انواع لایههای بافته شده: با توجه به نیاز پروژه، این لایه میتواند به صورت تک لایه (Single Braid) برای کارهای معمولی یا دو لایه (Double Braid) برای تحمل فشارهای بسیار بالاتر تا 400 بار استفاده شود.
- حفظ پایداری و طول عمر: این بافتهای سیمی علاوه بر جلوگیری از افزایش طول شیلنگ تحت فشار، سبب می شوند تا انعطافپذیری شیلنگ حفظ شده و طول عمر آن در برابر حرکات شعاعی و لرزشها بیشتر شود.
جایگاه اتصالات انتهایی در بین اجزای تشکیل دهنده شیلنگ خرطومی
این قطعات در دو انتهای شیلنگ قرار می گیرند و باعث می شوند تا شیلنگ بتواند به راحتی به تجهیزات دیگر متصل شود و بدون نشت کار کند.
نقش این دو قطعه در میان اجزای تشکیل دهنده شیلنگ خرطومی به شرح زیر است:
- گلوبند یا :Neck Ring این قطعه وظیفه دارد لایه داخلی یعنی Aloe و روکش بیرونی یعنی Braid را در دو انتها به هم متصل نگه دارد. گلوبند از آخرین موجهای بخش خرطومی در برابر حرارت شدید جوشکاری محافظت می کند تا طول عمر شیلنگ در محل اتصال کم نشود.
- اتصالات یا Fitting: قطعه نهایی است که به شیلنگ جوش داده می شود. این اتصالات به صورت سفارشی ساخته می شوند تا شیلنگ به راحتی به انواع لوله ها یا دستگاه ها وصل شود و یک مسیر کاملاً ایمن برای عبور سیال ایجاد کند.
چطور اجزای شیلنگ در کنار هم فشار و دمای زیاد را تحمل میکنند؟
این بخشih در میان اجزای تشکیل دهنده شیلنگ خرطومی به شکل زیر است:
- تحمل فشار به کمک لایهها: وقتی فشار داخل شیلنگ زیاد می شود، لایه داخلی یا Aloe وظیفه دارد جلوی نشتی را بگیرد و لایه بیرونی یا Braid با دربرگرفتن آن، اجازه نمیدهد شیلنگ زیر فشار متلاشی شود یا بیش از حد کش بیاید. در واقع این دو لایه با هم اجازه می دهند شیلنگ حتی فشارهای بالای 400 بار را هم تحمل کند.
- ایستادگی در برابر دما: به دلیل این که تمام اجزا از گریدهای استیل مانند 304 یا 321 ساخته شده اند، شیلنگ می تواند گرمای بسیار زیاد یا سرمای شدید را بدون تغییر شکل تحمل کند. همچنین قطعه Neck Ring با دور نگه داشتن حرارت جوشکاری از لایه های حساس، باعث می شود که قدرت شیلنگ در نقاط اتصال ضعیف نشود.
نتیجه گیری
شناخت اجزای تشکیل دهنده شیلنگ خرطومی به شما کمک می کند تا بدانید لایه داخلی برای انتقال سیال و روکش بیرونی برای تحمل فشار در کنار هم قرار گرفته اند. انتخاب درست این قطعات و نوع استیل آنها باعث می شود تا شیلنگ در برابر دمای بالا و خوردگی به خوبی دوام بیاورد و در محیطهای صنعتی دچار آسیب نشود.
برای خرید انواع شیلنگ خرطومی استیل و بهره مندی از خدمات تخصصی نصب و مونتاژ، همین حالا با ما تماس بگیرید و سفارش خود را ثبت کنید. ما در کاردار صنعت آماده هستیم تا متناسب با نیاز پروژه شما، بهترین شیلنگ را با بالاترین دقت طراحی و تولید کنیم.
سوالات متداول
مهم ترین اجزای تشکیل دهنده شیلنگ خرطومی چه بخشهایی هستند؟
اصلی ترین بخشها شامل لایه داخلی Aloe، روکش سیمی Braid، گلوبند و اتصالات انتهایی هستند.
نقش روکش Braid در میان اجزای تشکیل دهنده شیلنگ خرطومی چیست؟
این لایه وظیفه محافظت فیزیکی و افزایش توان تحمل فشار در کل ساختار شیلنگ را بر عهده دارد.
آیا گرید استیل در کیفیت اجزای تشکیل دهنده شیلنگ خرطومی تاثیر دارد؟
بله، استفاده از گریدهای 304، 316 و 321 تعیین کننده مقاومت اجزا در برابر خوردگی و دمای بالا است.
وظیفه گلوبند در بین اجزای تشکیل دهنده شیلنگ خرطومی چیست؟
گلوبند باعث اتصال محکم لایه ها شده و از آسیب دیدن بخش خرطومی هنگام جوشکاری اتصالات جلوگیری می کند.
