سیستمهای هیدرولیک نقش مهمی در صنعت، ماشینآلات راهسازی، کشاورزی، خودروسازی و بسیاری کاربردهای دیگر ایفا میکنند. یکی از اجزای حیاتی این سیستمها، انواع اتصالات هیدرولیک هستند که وظیفه اتصال شیلنگها، لولهها و اجزای مختلف را برعهده دارند و ضمن تضمین انتقال مناسب سیال، مانع نشتی و کاهش فشار میشوند. انتخاب نوع اتصال مناسب، تاثیر فراوانی بر عملکرد، ایمنی و طول عمر سیستم دارد. برای درک و شناخت بهتر از انواع اتصالات هیدرولیک و کاربردهای آن تا انتهای این مطلب ما را همراهی نمایید.

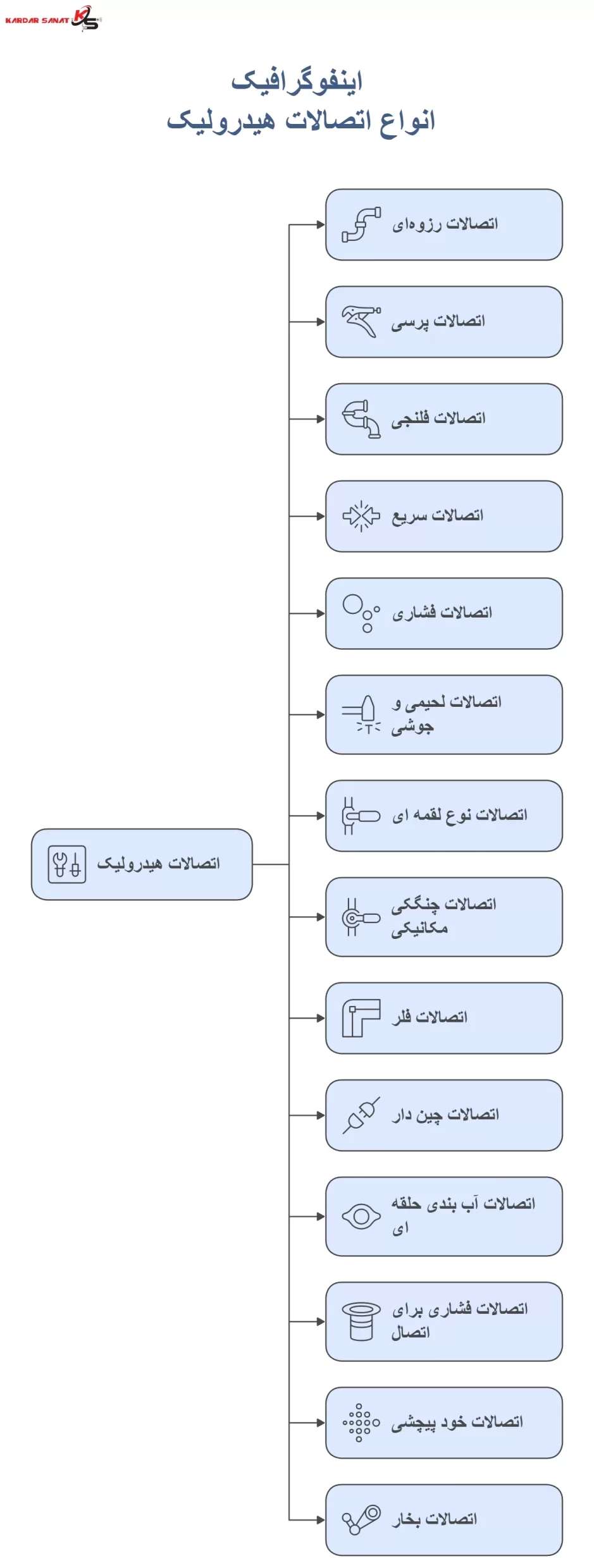

اینفوگرافیک انواع اتصالات هیدرولیک

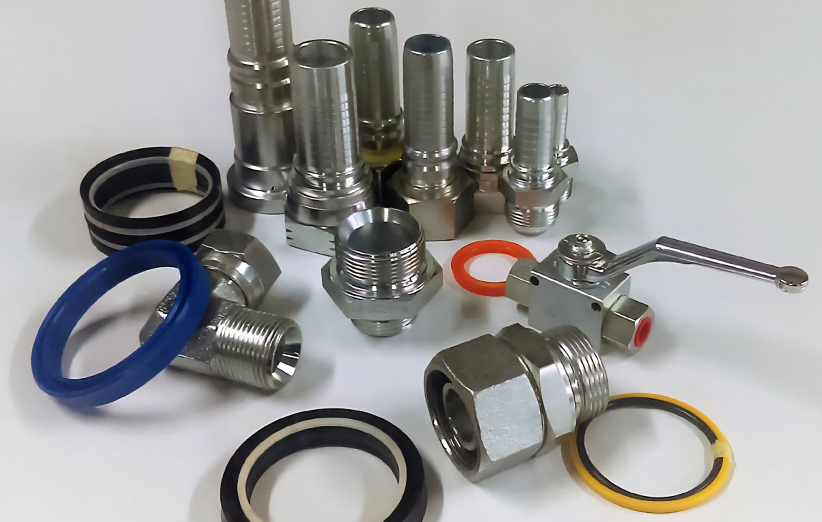

دستهبندی کلی انواع اتصالات هیدرولیک
انوع اتصالات هیدرولیک را میتوان بر اساس نحوه نصب، عملکرد و نوع رزوه به دستههای مختلف تقسیم کرد که ما در ادامه به بررسی هرکدام آنها یکایک خواهیم پرداخت. لیست کلی شامل:
- اتصالات رزوهای (Threaded Fittings)
- اتصالات پرسی (Crimp Fittings)
- اتصالات فلنجی (Flanged Fittings)
- اتصالات سریع یا کوپلینگ سریع (Quick Release Couplings)
- اتصالات فشاری یا فیتینگی (Compression Fittings)
- اتصالات لحیمی و جوشی (Welded/Brazed Fittings)
- اتصالات نوع لقمه ای (Bite Type Fittings)
- اتصالات چنگکی مکانیکی (Mechanical Grip Fittings)
- اتصالات فلر (Flared Fittings)
- اتصالات چین دار (Crimped Fittings)
- اتصالات آب بندی حلقه ای (O-Ring Face Seal – ORFS)
- اتصالات فشاری برای اتصال (Push-to-Connect Fittings)
- اتصالات خود پیچشی (Self-Tapping Fittings)
- اتصالات بخار (Steam Fittings)
1. اتصالات رزوهای (Threaded Fittings)
این نوع اتصالات، به کمک پیچکردن رزوه بخش نری و مادگی به یکدیگر متصل میشوند. این اتصالات عمدتاً در سیستمهایی با فشار کم تا متوسط استفاده میشوند.
پرکاربردترین رزوههای این اتصالات عبارتاند از:
- BSP (British Standard Pipe) – استاندارد لوله بریتانیا
- NPT (National Pipe Thread) – استاندارد لوله آمریکا
- Metric Thread – رزوه متریک
مزایا: نصب آسان، هزینه کمتر
معایب: امکان نشتی در فشارهای بالا، نیاز به آببندی
موارد استفاده و نکات مهم: این نوع از اتصالات بیشتر در صنعت های همچون
- خطوط هوای فشرده با فشار حدافل و پایین
- تاسیسات ساختمانی
- سیستمهای آبرسانی
مورد استفاده هستند.
حتما جهت پیشگیری از هر نوع سوراخی یا نشتی باید از نوار تفلون و یا خمیرهای مخصوص عدم آب بندی بر روی رزوه ها قبل از محکم نمودن استفاده کرد.
2. اتصالات پرسی (Crimp Fittings)
در این نوع، زانویی یا سر شیلنگ به وسیله دستگاه پرس مخصوص به شیلنگ هیدرولیک متصل میشود.
اتصالات پرسی معمولاً در فشارهای بالا گزینه مناسبی هستند و دوام و ایمنی بیشتری نسبت به رزوهایها دارند.
مزایا: تحمل فشار بالا، نشتی کم
معایب: نیاز به دستگاه پرس، دشوار بودن باز و بسته کردن
موارد استفاده و نکات مهم: اتصالات پرسی اصلی ترین نوع اتصالات در صنعت هیدرولیک همچون بیل مکانیکی و لودر و سایر ماشین آلات صنعتی می باشند. کیفیت اتصال به دقیق بودن دستگاه پرس و استفاده از سوکت فک برای سایز شیلنگ مرتبط است.
3. اتصالات فلنجی (Flanged Fittings)
اتصالات فلنجی برای فشارهای بسیار بالا و قطرهای زیاد کاربرد دارند. در این حالت، اتصال به کمک یک فلنج (صفحه فلزی دایرهای با سوراخهای پیچ) و پیچومهره برقرار میشود.
مزایا: استحکام بالا، مناسب برای لولههای قطور
معایب: وزن و حجم زیاد، هزینه بیشتر
موارد استفاده و نکات مهم: اتصالات فلنجی بیشتر در:
- سیستمهای انتقال سیالات در مقیاس بزرگ
- نیروگاه ها
- پالایشگاه ها
مورد استفاده است. نصب آنها نیاز به تراز دقیق دو فلنج و گشتاور صحیح پیچها دارد که از هرگونه سوراخی یا نشتی پیشگیری شود.
4. اتصالات سریع یا کوپلینگ سریع (Quick Release Couplings)
کوپلینگهای سریع، امکان اتصال و قطع فوری جریان هیدرولیک را بدون نیاز به ابزار فراهم میکنند و عمدتاً در جایی که تعویض قطعه یا تعمیرات سریع نیاز است، کاربرد دارند.
مزایا: سرعت نصب و جداسازی بالا، نیاز نداشتن به ابزار
معایب: معمولاً گرانتر، مناسب فشار متوسط
موارد استفاده و نکات مهم: اتصالات سریع اغلب در:
- ماشین آلات ساختمانی
- تجهیزات کشاورزی همچون تراکتور
- خطوط تولید
مورد استفاده است که نیاز به اتصال دقیق و قطع پر تکرار آن دارند.
جهت کارایی بهتر این نوع از اتصالات باید از نظر سایز با سیستم مرتبط آن همخوانی داشته باشند.
5. اتصالات فشاری یا فیتینگی (Compression Fittings)
این اتصالات عمدتاً در لولهکشی هیدرولیک با قطر کم کاربرد دارند و به وسیله فشار یک مهره روی حلقه فلزی، اتصال را برقرار میکنند.
مزایا: کاربرد آسان، بدون نیاز به جوش یا پرس
معایب: مناسب فشارهای پایین تا متوسط
موارد استفاده و نکات مهم: اتصالات فشاری بیشتر در:
- خطوط سوخت
- سیستمهای ترمز هیدرولیک
- سیستمهای هیدرولیک با قدرت حداقل و پایین
مورد استفاده هستند.
جهت کارایی بهتر و نصب دقیق لوله باید تمیز و بدون هیچگونه خراش باشد و مهره حتما با آچار محکم شود.
6. اتصالات لحیمی و جوشی (Welded/Brazed Fittings)
در این حالت، اتصال به صورت دائمی و با استفاده از فرآیند جوشکاری یا لحیمکاری برقرار میشود. این روش عموماً برای نقاطی است که دسترسی به آنها مشکل بوده و نیاز به استحکام زیادی است.
مزایا: استحکام بسیار بالا، نشتی صفر
معایب: نصب دشوار، عدم امکان جداسازی آسان
موارد استفاده و نکات مهم: در اتصالات جوشی در صنایعی همچون موارد زیر کاربرد دارد:
- سیستمهای تبرید
- صنایع دریایی
- هوافضا
جهت جوشکاری دقیق باید از کارشناسان ماهر کاردار صنعت جهت رعایت استانداردهای دقیق جوشکاری و پیشگیری از هرگونه تغییر ظاهر، سوراخی و یا هرگونه خرابی مشورت و همکاری درخواست نمود.
7. اتصالات نوع لقمه ای (Bite Type Fittings)
در اتصالات نوع لقمه ای یک حلقه ای تیز با محکم کردن مهره به سطح لوله ی گاز می گیرد و در جای آن سفت می کند و یک درزگیری درست می کند.
مزایا: نصب آسان و سریع و بون هیچگونه نیاز به لوازم خاص اتصال دقیق و محکم از هر نوع فشار استاندارد
معایب: روی سطح لوله امکان دارد فرو رفتگی داشته باشد و برای لوله های نازک و نرم مناسب نباشد
موارد استفاده و نکات مهم: این نوع از اتصالات بیشتر در سیستم های هیدرولیک صنعتی با فشار کاری در خطوط سوخت و هوا استفاده می شود. برای هرگونه کارایی بهتر باید از جنس فولاد که سخت است استفاده نمود تا حلقه بتواند در آن فرو رود و درزگیری دقیق درست کند.
8. اتصالات چنگکی مکانیکی (Mechanical Grip Fittings)
اتصالات چنگکی از دو حلقه مجزا ساخته شده است و حلقه دومی و عقبی، لوله ای را سفت در چنگک قرار می دهد که پیشگیری از خارج آمدن آن می شود و حلقه جلویی نیز مسئول ایجاد درزگیری است.
مزایا: توانایی باز و محکم کردن مداوم بدون آسیب به لوله با مقاومت و ساختار عالی در مقابل لرزش
معایب: قیمت بالاتر به نسبت به بعضی از سایر، دارای قطعات زیاد که امکان دارد مفقود شوند.
موارد استفاده و نکات مهم: اتصالات چنگکی در محیط هایی که لرزش زیادی دارند همچون:
- ماشین آلات و تجهیزات سنگین
- موتورهای دیزلی
- کمپرسورها
قابل استفاده اند.
ساختار آنها باعث شده است که در صورت هرگونه سستی و شل شدن مهره به علت عملکرد نگهدارنده، حلقه ی اتصال ثابت بماند.
9. اتصالات فلر (Flared Fittings)
اگر قصد استفاده از این نوع اتصال را دارید باید انتهای لوله را قیفی یا مخروطی شکل در بیاورید. بعد از تغییر شکل باید بخش مخروطی شکل را در مقابل سطح مخروطی بدنه محکم اتصال و نصب نمایید.
مزایا: توان تحمل فشارهای زیاد و چرخه های گرمایی و حرارتی بالا، اتصال دقیق و مطمئن
معایب: به تجهیزات و لوازم و ابزارهای خاص برای فلر کردن دقیق نیاز است که نصب آن را کند می نماید.
موارد استفاده و نکات مهم: این اتصالات برای موارد زیر کاربرد دارد:
- خطوط گاز طبیعی
- سیستمهای ترمز خودروهای سنگین و بزرگ
- خطوط هیدرولیک هواپیما
10. اتصالات چین دار (Crimped Fittings)
جهت استفاده از این نوع اتصالات باید یک حلقه مخصوص روی شیلنگ و سر اتصال باشد و با دستگاه (Crimping Machine) دور تا دور آن دوخته و سپس محکم شود تا اتصال دقیق و دائمی باشد.
مزایا: سرعت زیاد نصب در تولید بسیار انبوه، اتصال یکدست و مرتب
معایب: لازم به سرمایه گذاری اولیه جهت خرید دستگاه Crimping Machine برای اتصال مادام و دائمی
موارد استفاده و نکات مهم: در این نوع از اتصال در طراحی و ایجاد شیلنگهای مونتاژ شده آماده در صنایع مختلفی از جمله خودرو سازی استفاده می شود.
11. اتصالات آب بندی حلقه ای (O-Ring Face Seal – ORFS)
در این روش از یک حلقه یا اورینگ در شیار سطح صاف اسفاده می شود. زمانی که اتصال سفت می شود حلقه محکم و فشرده شده و یک آب بندی دقیق و اصولی ایجاد می نماید.
مزایا: در شرایط با لرزش و فشار بالا توان عالی در برابر هرگونه نشتی را دارد
معایب: قیمت بالا و لازم به فضای وسیع جهت نصب است
موارد استفاده و نکات مهم: از این نوع اتصال برای موارد زیر کاربرد دارد:
- ماشینآلات سنگین
- سیستمهای هیدرولیک
- کاربردهای با فشار بالا
نکته مهمی که در این روش است حتما باید از تمیز بودن حلقه برای کارایی بهتر مطمئن باشید.
12. اتصالات فشاری برای اتصال (Push-to-Connect Fittings)
در این اتصال به مسئول مرتبط با دستگاه اجازه داده می شود فقط با فشار دادن لوله به داخل اتصال بدون نیاز به هیچگونه ابزار و لوازمی، یک اتصال دقیق و مطمئن ایجاد شود.
مزایا: نصب آن بسیار ساده و سریع است و نیازی به ابزار خاص ندارد.
معایب: توان فشار و دمای زیاد را ندارد و بیشتر برای لوله های نرم و پلاستیکی قابل استفاده است.
موارد استفاده و نکات مهم: این اتصال برای موارد زیر کاربرد دارد:
- خطوط آب
- سیستمهای پنوماتیک
- کاربردهای با فشار پایین
جهت اتصال دقیق و موفق باید انتهای لوله کاملا صاف و بدون خراش باشد.
13. اتصالات خود پیچشی (Self-Tapping Fittings)
این نوع از اتصال دارای رزوه های تیزی است که داخل مخزن یا لوله های پلاستیکی مسیر خود را درست می کند.
مزایا: نصب آن سریع بدون نیاز به رزوه زنی، هزینه پایین
معایب: برای فشارهای پایین مورد استفاده است و سبب آلودگی در سیستم می شود.
موارد استفاده و نکات مهم: این اتصال برای موارد زیر کاربرد دارد:
- خطوط آب
- سیستم های خنک کننده
- دستگاه تهویه
توصیه می شود از این اتصال برای سیستم های هیدرولیک با روغن استفاده نشود.
14. اتصالات بخار (Steam Fittings)
این اتصال فقط فقط برای کار با بخار داغ و فشار بالا با چدن و فولاد آلیاژی ساخته شده است که بیشتر به شکل فلنج یا رزوه ای است.
مزایا: در مقابل دما و فشار زیاد مقاوم است و ماندگاری بالایی دارد.
معایب: وزن و هزینه های زیادی دارد.
موارد استفاده و نکات مهم: برای موارد زیر کاربرد دارد:
- سیستمهای گرمایش مرکزی
- فرآیندهای صنعتی با بخار
- دیگ بخار

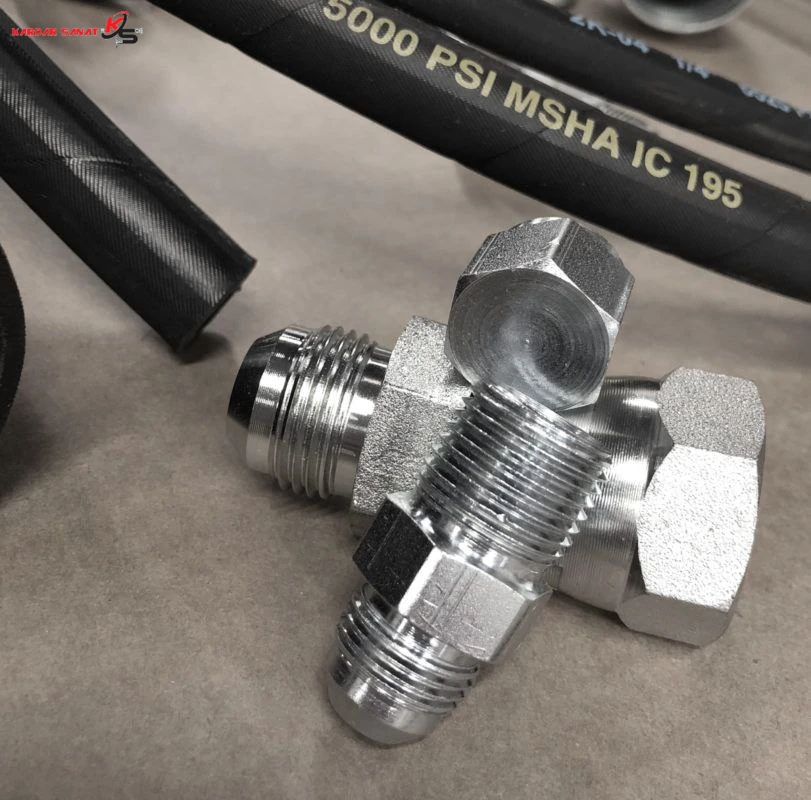

جلوگیری از اشتباهات در نصب انواع اتصالات هیدرولیک با کمک کاردار صنعت
جهت جلوگیری از هرگونه اشتباه در نصب باید به موارد زیر دقت نمود:
- پرس ناکافی یا زیاد در اتصالات پرسی
- تمیز نکردن سطح قبل از نصب
- استفاده از نوار تفلون در اتصالات حلقه ای
- تراز نکردن صحیح فلنج ها
- استفاده از ابزار نامناسب برای نصب
- محکم کردن زیاد اتصالات رزوه ای
- عدم دقت برای صحیح نصب در اتصالات سریع
برای جلوگیری از هر گونه اشتباه در نصب و یا انتخاب انواع اتصالات هیدرولیک، مشاوره و همکاری با کارشناسان مجرب کاردار صنعت توصیه می شود. کاردار صنعت علاوه بر عرضه اتصالات به شما در خدمات تخصصی جوشکاری و اجرای استاندارد نیز یاری می نماید.
نکات اساسی و مهم برای انتخاب اتصالات مناسب
زمانی که قصد دارید از بین انواع اتصالات هیدرولیک یکی را انتخاب نمایید باید به این نکات دقت کنید:
- جنس: باید جنس سازگار با شرایط محیط و نوع روغن مورد استفاده انتخاب شود جنس هایی مانند (فولاد، استیل یا برنج).
- سایز: باید ساز قطر اتصال با شیلنگ مرتبط باشد.
- دما و فشار: باید اتصال انتخاب شده با دما و فشار کاری سیستم منطبق باشد.
- چگونگی نصب: اگر دستگاه نیاز به باز و بسته نمودن زیاد دارد باید اتصالات سریع انتخاب شود.
- کاربرد: بر فرض مثال اگر نیاز به انشعاب است اتصال 3 راهی استفاده شود.
اطلاعات جامع از انواع اتصالات هیدرولیک
|
نوع اتصال |
حداکثر فشار مجاز |
سهولت نصب |
هزینه نسبی |
بهترین کاربرد |
|
رزوه ای |
متوسط |
آسان |
کم |
سیستم های کم فشار، تاسیسات ساختمانی |
|
پرسی |
بسیار بالا |
متوسط |
متوسط |
ماشین آلات سنگین، هیدرولیک |
|
فلنجی |
فوق العاده بالا |
دشوار |
بالا |
نیروگاه ها، پالایشگاه ها، خطوط قطور |
|
کوپلینگ سریع |
متوسط |
بسیار آسان |
متوسط و بالا |
تجهیزات کشاورزی، خطوط تولید |
|
فشاری یا فیتینگی |
کم و متوسط |
آسان |
کم و متوسط |
سیستم های ترمز، خطوط سوخت |
|
لحیمی و جوشی |
بسیار بالا |
بسیار دشوار |
بالا |
صنایع دریایی، هوافضا |
|
نوع لقمه ای |
متوسط |
آسان |
متوسط |
خطوط سوخت و هوا، سیستم های صنعتی |
|
چنگکی مکانیکی |
بالا |
متوسط |
بالا |
محیطهای پرلرزش، موتورهای دیزلی |
|
فلر |
بالا |
دشوار |
متوسط و بالا |
خطوط هیدرولیک هواپیما، ترمز خودروهای سنگین |
|
آب بندی حلقه ای |
بسیار بالا |
متوسط |
بالا |
ماشین آلات سنگین، سیستم های با لرزش بالا |
|
فشاری برای اتصال |
کم |
بسیار آسان |
کم و متوسط |
سیستمهای پنوماتیک، خطوط آب |
|
خود پیچشی |
بسیار کم |
آسان |
کم |
خطوط آب، سیستمهای خنک کننده |
|
بخار |
فوق العاده بالا |
دشوار |
بالا |
دیگهای بخار، سیستمهای گرمایشی |
نتیجهگیری
انتخاب صحیح نوع اتصال هیدرولیک، با توجه به فشار، نوع سیال، شرایط کارکرد و سهولت نگهداری، از اهمیت بالایی برخوردار است. شناخت انواع اتصالات و کاربرد هر یک کمک میکند تا ایمنی سیستم افزایش یافته و بهرهوری آن تضمین شود. با شناخت ویژگیها، مزایا و معایب انواع اتصالات هیدرولیک، می توانید بهترین انتخاب را با توجه به نیازهای خود انتخاب کنید. جهت انتخاب و نصب انواع اتصالات هیدرولیک، با کارشناسان کاردار صنعت تماس بگیرید تا از مشاوره رایگان و خدمات تخصصی بهرهمند شوید.
سوالات متداول
-
پرکاربردترین نوع اتصال هیدرولیک چیست؟
اتصالات رزوه ای به دلیل قیمت پایین و نصب آسان.
-
برای فشارهای بسیار بالا کدام اتصال مناسب است؟
اتصالات فلنجی و جوشی بهترین انتخاب برای فشارهای بسیار بالا است.
-
آیا اتصالی وجود دارد که سریع وصل و قطع شود؟
بله، اتصالات کوپلینگ سریع.
