آشنایی با ساختار، متریال و راهنمای انتخاب شیلنگ متال فلکسیبل برای هر صنعتی که به انتقال مواد نیاز دارد، مهم است. این شیلنگهای فلزی انعطاف پذیر، برای تحمل فشار و دمای بالا مناسب هستند. در این مطلب ما به شما کمک می کنیم تا به سادگی بهترین نوع این محصول را بشناسید و انتخاب کنید.

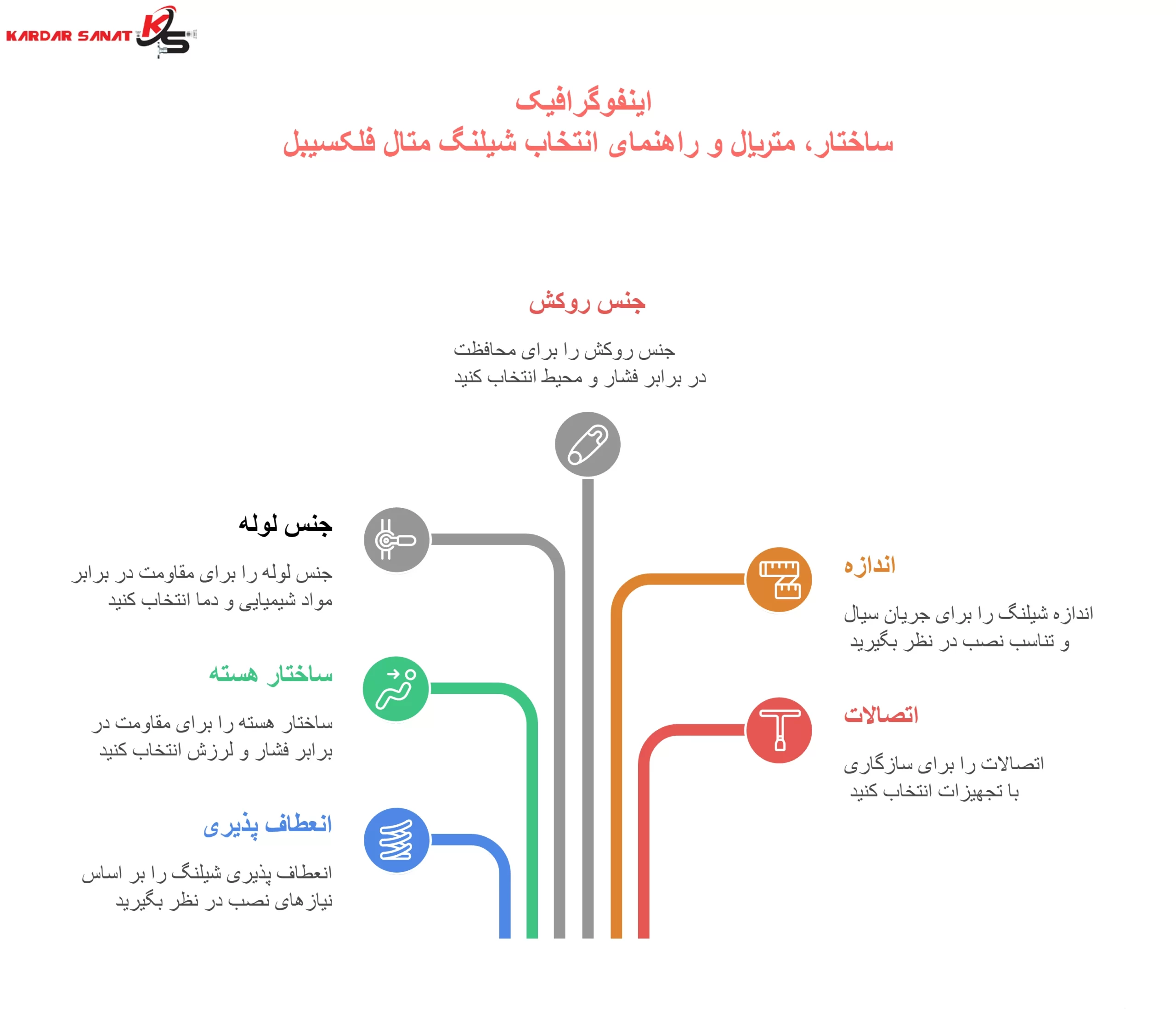

اینفوگرافیک ساختار، متریال و راهنمای انتخاب شیلنگ متال فلکسیبل

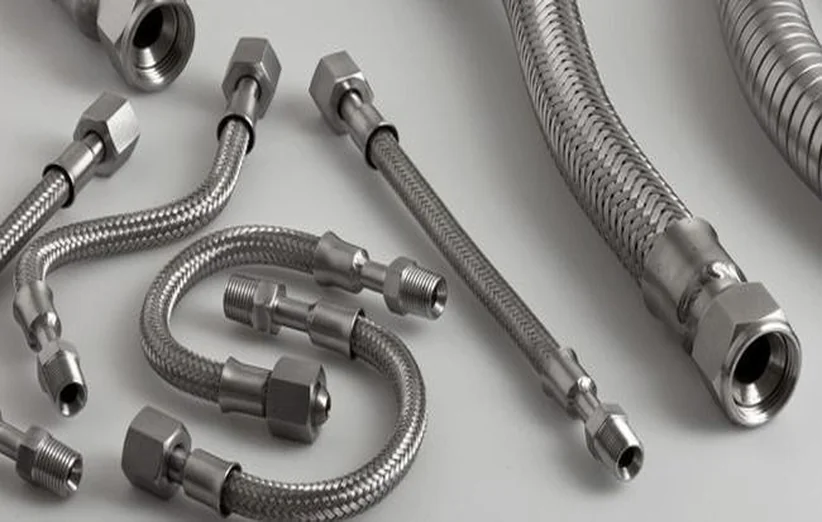

ساختار، متریال و راهنمای انتخاب شیلنگ متال فلکسیبل
شیلنگ متال فلکسیبل لوله ای انعطاف پذیر است که هسته اصلی آن از جنس فلز و به شکل موجدار (آکاردئونی) ساخته شده تا بتواند خم شود. این شیلنگها برای تحمل شرایط سخت فشار و دمای بالا و مقاومت در برابر خوردگی طراحی شده اند.
متریال اصلی ساخت آنها عمدتاً فولاد ضد زنگ (استیل) مانند گریدهای 304، 316 و 321 است، اما در کاربردهای خاص از آلیاژهایی مانند اینکونل (برای دمای خیلی بالا) یا فلزاتی مانند برنج و مس نیز استفاده می شود. لایه بیرونی این شیلنگها اغلب با سیم های فولادی (روکش حصیری) بافته می شود تا استحکام و تحمل فشار آنها افزایش یابد.
در ادامه، تمام جزئیات مربوط به ساختار، جنس های مختلف و معیارهای کلیدی انتخاب این محصول را به شما ارائه خواهیم داد تا بهترین تصمیم را بگیرید.
ساختار شیلنگ متال فلکسیبل
شیلنگ های فلکسیبل به طور کلی از نظر انعطاف پذیری و نحوه ساختار داخلی، انواع متفاوتی دارند که نحوه استفاده و عملکرد آن ها را مشخص می کند:
الف) انواع ساختار بر اساس انعطاف پذیری (طول)
- شیلنگ فلکسیبل ثابت (غیرارتجاعی): این نوع شیلنگ طول ثابتی دارد و قابلیت کشسانی (افزایش طول) ندارد. این شیلنگها برای خطوطی استفاده می شوند که اندازه دقیق و ثابت لازم است، مانند اتصال گاز یا آب به پکیج های گرمایشی. استحکام این نوع در طول ثابت بسیار بالاست.
- شیلنگ فلکسیبل ارتجاعی (کشسان): این شیلنگها قابلیت کشسانی دارند و می توانند طول خود را تا دو برابر یا بیشتر افزایش دهند. این ویژگی برای نصب در فضاهای محدود یا مکان هایی که نیاز به انعطاف و جابجایی زیاد است (مثل زمان نصب در پروژه‌های ساختمانی) بسیار مناسب است.
ب) انواع ساختار هسته داخلی (شکل موجدار)
هسته اصلی فلزی شیلنگ که شکل موجدار دارد، خود به دو روش اصلی ساخته می شود که بر عملکرد فنی شیلنگ در برابر فشار و لرزش تأثیر می گذارد:
- موجدار حلقوی: در این ساختار، موجها به صورت حلقه های موازی و عمود بر محور شیلنگ قرار دارند. این نوع از نظر فنی برای جذب شوک های فشاری و جلوگیری از ایجاد بارهای پیچشی بهتر عمل می کند و در بسیاری از کاربردهای صنعتی حساس، ترجیح داده می شود.
- موجدار مارپیچ: در این ساختار، موجها به صورت یک مارپیچ پیوسته از ابتدا تا انتهای شیلنگ امتداد دارند. این شیلنگها معمولاً انعطاف پذیری بالاتری را فراهم می کنند.
متریال ساخت شیلنگ متال فلکسیبل
اجزای اصلی شیلنگ فلکسی از مواد بسیار محکمی ساخته می شوند تا بتوانند در برابر گرما، فشار و مواد شیمیایی مقاومت کنند:
الف) جنس لوله داخلی
این بخش که سیالات را از خود عبور می دهد، معمولاً از فولاد ضد زنگ (استیل) ساخته می شود. این جنس باعث می شود شیلنگ برخلاف شیلنگ های پلاستیکی، هرگز زنگ نزند، در برابر مواد شیمیایی قوی مقاوم باشد و برای انتقال آب و گاز کاملاً بهداشتی است.
انواع استیل بر اساس کاربرد:
- استیل 304: بیشترین نوع؛ برای آب و گاز معمولی کافی است.
- استیل 316: دارای مقاومت بسیار بالاتر در برابر خورندگی شدید، اسیدها و نمکها (مثل آب دریا). این نوع برای صنایع شیمیایی و غذایی ضروری است.
- استیل 321: این نوع حاوی تیتانیوم است و مقاومت بسیار عالی در برابر دماهای عملیاتی بالا دارد. برای خطوط انتقال بخار و سیالات داغ، جایی که دمای بالا ممکن است به استیل 304 آسیب بزند، انتخاب بهتری است.
سایر فلزات و آلیاژها (برای کاربردهای خاص):
- برنج: برای کاربردهای دما و فشار پایین یا انتقال سیالات خاص که نیاز به مقاومت متفاوتی دارند.
- مس: معمولاً در سیستم هایی که نیاز به انتقال حرارت خوب دارند یا برای سیالات خاص استفاده می شود.
- آلیاژهای پیشرفته (مانند اینکونل): برای تحمل دماهای بسیار بالاتر از آنچه که استیل می تواند تحمل کند.
ب) جنس روکش فلزی (پوشش حصیری)
این روکش که از سیم های بافته شده استیل ساخته می شود، وظایفی دارد:
- وظیفه اصلی: تحمل فشار بسیار بالا. این بافت حصیری مانند یک کمربند عمل می کند تا شیلنگ زیر فشار زیاد باد نکند یا پاره نشود.
- مزایا: از لوله داخلی در برابر ضربه و خراشیدگی محافظت می کند. (توجه کنید که این روکش می تواند یک یا دو لایه باشد تا فشار بیشتری را تحمل کند.)
ج) جنس روکش پلاستیکی (اختیاری)
گاهی اوقات روی روکش حصیری، یک لایه پلاستیکی به نام پی وی سی (PVC) کشیده می شود. این لایه:
- نقش محافظتی: از شیلنگ در برابر آسیبهای فیزیکی، ضربه، و مهم تر از همه رطوبت شدید و آب و هوای مرطوب محافظت می کند و عمر مفید آن را افزایش می دهد.
برای تضمین ایمنی و کارایی سیستم های خود، دیگر نیازی نیست نگران انتخاب متریال (از استیل 304 تا 321) یا مقاومت در برابر فشار و دما باشید. متخصصان ما در کاردار صنعت با شناخت کامل از جزئیات فنی و انواع ساختار شیلنگ متال فلکسیبل، آماده اند تا بهترین مشاوره را برای انتخاب محصولی دقیقاً منطبق با شرایط عملیاتی (فشار، دما و نوع سیال) شما ارائه دهند.
راهنمای انتخاب شیلنگ متال فلکسیبل
برای خرید یک شیلنگ فلکسیبل مطمئن، باید هفت نکته مهم را در نظر بگیرید تا شیلنگ دقیقاً برای شرایط کاری شما مناسب باشد:
- اندازه (سایز): قطر داخلی و طول کلی شیلنگ را اندازه بگیرید تا جریان سیال کم نشود و شیلنگ در محل نصب جا بگیرد.
- دما: در دماهای خیلی بالا باید از آلیاژهای مقاوم به گرما استفاده شود.
- کاربرد: اگر شیلنگ باید لرزش های شدید را جذب کند یا در معرض رطوبت است، ساختار و روکش آن مثل روکش PVC باید مناسب همان محیط باشد.
- مواد حمل شونده: اگر سیال خورنده است، حتماً باید از استیل 316 استفاده کنید تا زنگ نزند و آسیب نبیند.
- فشار: شیلنگی انتخاب کنید که تحمل فشارش بیشتر از نیاز شما باشد. فشار بالا نیاز به روکش های حصیری قوی (دو لایه) دارد.
- اتصالات: نوع سر و ته شیلنگ (مانند مهره یا فلنج) باید دقیقاً با محل اتصال در تجهیزات شما هماهنگ باشد تا نشتی رخ ندهد.
- جریان (سرعت حرکت سیال): سرعت حرکت سیال درون شیلنگ را در نظر بگیرید. جریان خیلی سریع می تواند لرزش های شدیدی ایجاد کند، که در این حالت باید شیلنگ مقاومی انتخاب شود.
برای خرید شیلنگهای فلکسیبل با کیفیت تضمین‌شده و عمر طولانی، همین امروز با کارشناسان کاردار صنعت تماس بگیرید و خیال خود را از بابت انتقال ایمن سیالات راحت کنید.
متراژ و سایزهای شیلنگ متال فلکسیبل
شیلنگ های فلکسیبل در ابعاد استاندارد و متنوعی برای پوشش دادن نیازهای مختلف از سیستم های پکیج تا صنایع سنگین، به بازار عرضه می شوند.
الف) سایزبندی (قطر)
شیلنگ های فلکسیبل بر اساس قطر داخلی (ID) یا گاهی به صورت اسمی با واحد اینچ بیان می شوند:
- سایزهای رایج خانگی و تجاری کوچک: 2/1 اینچ و 4/3 اینچ.
- سایزهای صنعتی و پروژه‌ای: این شیلنگها در قطرهای بسیار بزرگ نیز تولید می شوند که معمولاً از 1 اینچ تا 12 اینچ (و در برخی موارد خاص بیشتر) متغیر است تا بتوانند حجم بالای سیالات را منتقل کنند.
ب) طول (متراژ)
- طولهای استاندارد: برای کاربردهای خانگی و نیمه صنعتی (مانند پکیج و آبگرمکن)، شیلنگها معمولاً به صورت آماده در طولهای مشخص و ارتجاعی مانند 30 تا 60 سانتی متر، 40 تا 80 سانتی متر و 50 تا 100 سانتی متر عرضه می شوند.
- طولهای سفارشی (صنعتی): در پروژه‌های صنعتی، شیلنگ های متال فلکسیبل اغلب بر اساس سفارش مشتری و به صورت متراژهای بلند تولید و مونتاژ می شوند که طول آن ها می تواند به چند متر یا بیشتر برسد.
مزایای کلیدی شیلنگ متال فلکسیبل
استفاده از شیلنگ های متال فلکسیبل مزایای زیادی دارد:
- مقاومت در برابر شرایط سخت: قابلیت کار در محدوده دمایی وسیع (از برودتی تا بیش از 600 درجه سانتی گراد و تحمل فشارهای بسیار بالا.
- عمر مفید طولانی: مقاومت عالی در برابر سایش، ترک خوردگی، آتش سوزی و نفوذ مواد شیمیایی.
- جذب حرکت: توانایی جذب لرزش های تجهیزات (مانند پمپ ها و کمپرسورها) و جبران جابجایی های کوچک در خطوط لوله.
- استاندارد بهداشتی: جنس استیل ضد زنگ 304 و 316 و 321 برای انتقال سیالات بهداشتی (صنایع غذایی و دارویی) مناسب است.
نتیجه گیری
این راهنما، دانش کاملی را در خصوص ساختار، متریال و راهنمای انتخاب شیلنگ متال فلکسیبل در اختیار شما قرار داد. این شیلنگها با ویژگی هایی چون مقاومت حرارتی، جذب لرزش و استفاده از متریال ها (مانند استیل، برنج و آلیاژها)، ضروری ترین ابزار برای مدیریت ایمن دما و فشار در سیستم های صنعتی هستند.
برای اطمینان از کیفیت بالا، دریافت مشاوره تخصصی و خرید محصولاتی که دقیقاً بر اساس این معیارها و منطبق با نیازهای پروژه شما ساخته شده اند، هم‌اکنون با کاردار صنعت تماس بگیرید.
سؤالات متداول
-
ساختار حلقوی شیلنگ متال فلکسیبل بهتر است یا مارپیچ؟
هسته حلقوی (موجهای موازی) برای تحمل فشار بالا و جذب کمتر پیچش قوی تر است. هسته مارپیچ (موجهای پیوسته) انعطاف پذیری خمشی بیشتری دارد.
-
چه زمانی باید به جای شیلنگ متال فلکسیبل استیل 304 از استیل 316 استفاده کنیم؟
زمانی که سیال خورنده (مانند اسیدها، مواد شیمیایی قوی یا آب شور) باشد. استیل 316 مقاومت بالاتری در برابر خوردگی نسبت به 304 دارد.
-
اهمیت روکش حصیری و نقش آن در تحمل فشار شیلنگ چیست؟
روکش حصیری عامل اصلی تحمل فشار داخلی شیلنگ است و از پارگی هسته فلزی جلوگیری می کند. برای فشارهای بسیار بالا، استفاده از روکش دو لایه ضروری است.
-
در انتخاب شیلنگ، علاوه بر فشار و دما، به چه عوامل دیگری باید توجه کنیم؟
باید به جریان (سرعت حرکت سیال) توجه کنید تا لرزش های شدید ایجاد نشود. همچنین، هماهنگی نوع اتصالات انتهایی با تجهیزات برای جلوگیری از نشتی حیاتی است.
