ما قصد داریم درباره یکی از لوازم صنعتی مهم، یعنی شیلنگ استنلس استیل چیست صحبت کنیم. این شیلنگها که در صنایع مختلف استفاده می شوند که دارای ساختار و ویژگی های خاص خود را دارند. تا پایان این محتوا ما را همراهی نمایید تا به بررسی ساختار، کاربردها و مزایای این نوع شیلنگها بپردازیم.

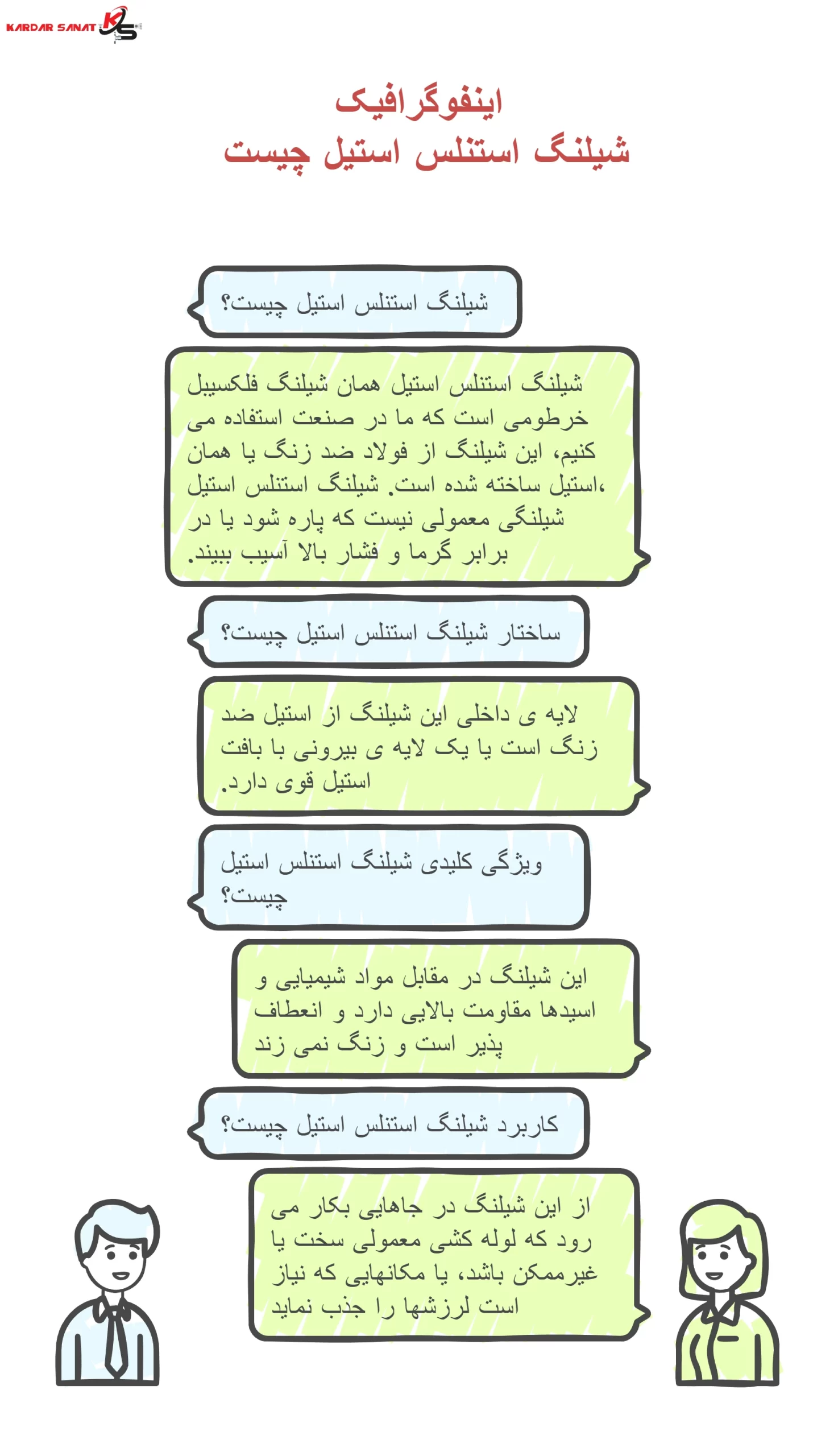

اینفوگرافیک شیلنگ استنلس استیل چیست
شیلنگ استنلس استیل چیست؟ | تعریف شیلنگ فلکسیبل خرطومی
شیلنگ استنلس استیل همان شیلنگ فلکسیبل خرطومی است که ما در صنعت استفاده می کنیم، این شیلنگ از فولاد ضد زنگ یا همان استیل ساخته شده است. شیلنگ استنلس استیل، شیلنگی معمولی نیست که پاره شود یا در برابر گرما و فشار بالا آسیب ببیند.
- شیلنگ استنلس استیل یک مسیر انتقال سیالات بسیار سخت و سفت، دارای انعطاف پذیری و ضد زنگ برای محیطهای سخت صنعتی است. همچنین شیلنگ استنلس استیل بر لوله های صلب که غیر منعطف است ترجیح داده می شود زیرا می تواند حرکات، لرزشها و انبساط حرارتی را جذب کند. این کار از تنش و آسیب دیدن لوله کشی جلوگیری می کند و پارگی و سوراخی های که از ارتعاشات و تغییرات فشار بوجود می آید را از بین می برد.
- ساختار: لایه ی داخلی این شیلنگ از استیل ضد زنگ است یا یک لایه ی بیرونی با بافت استیل قوی دارد.
- ویژگی کلیدی: این شیلنگ در مقابل مواد شیمیایی و اسیدها مقاومت بالایی دارد و انعطاف پذیر است و زنگ نمی زند.
- کاربرد: از این شیلنگ در جاهایی بکار می رود که لوله کشی معمولی سخت یا غیرممکن باشد، یا مکانهایی که نیاز است لرزشها را جذب نماید.

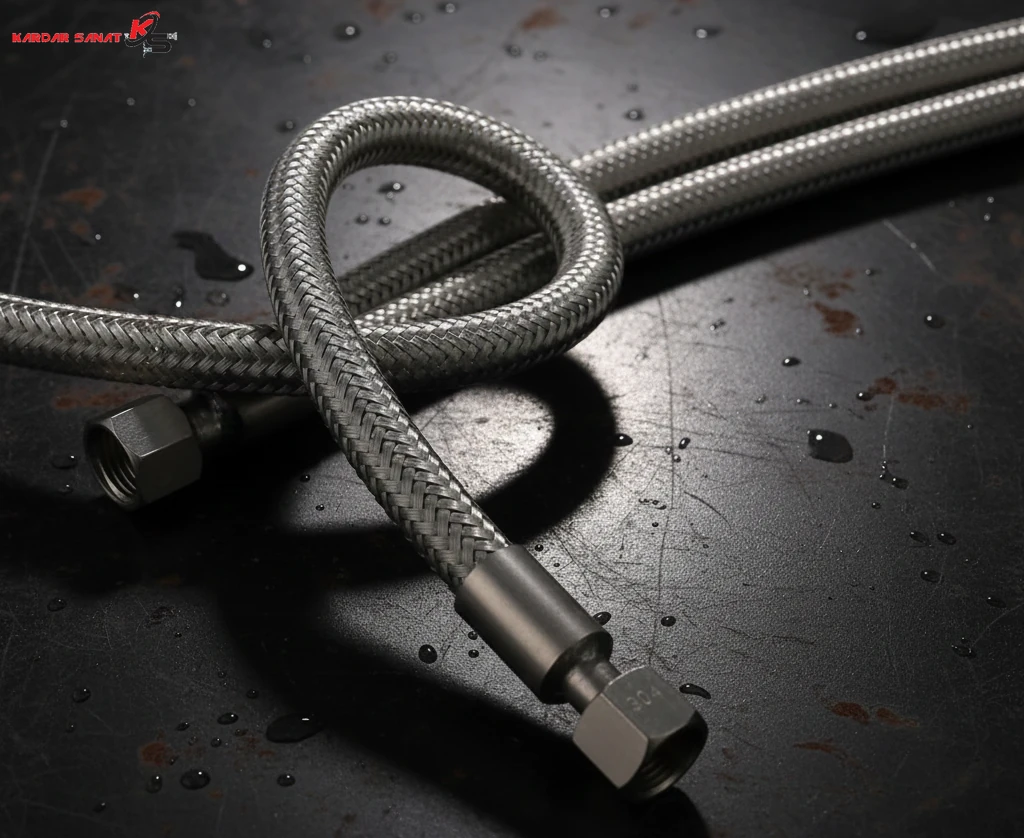

انواع شیلنگ استنلس استیل چیست
ساختار بیرونی
شیلنگ استنلس استیل از نظر ساختار بیرونی به دو دسته تقسیم می شوند که میزان مقاومت آنها را مشخص شود:
- عاری از پوشش فلزی: این نوع شیلنگ جهت فشار متوسط مناسب است، وزن کمتری دارد و بیشتر در کاربردهای سبکتر استفاده می شوند.
- با روکش بافت استیل: این مدل با یک یا چند لایه بافت حصیری از جنس استیل ساخته می شود. این روکش همانند زره عمل کرده و شیلنگ را برای استفاده در فشار بالا و شرایط سخت صنعتی بسیار قوی می کند.
ساختار داخلی
لایه درونی شیلنگ استنلس استیل برای انتقال سیال کاربرد دارد و از دو جنس اصلی ساخته می شود:
- داخل استنلس استیل خرطومی یا صاف: جنس لایه درونی خود استیل است. این مدل برای دما و فشار بسیار بالا یا انتقال موادی که با مواد پلیمری استفاده می شود، ایده آل است. ساختار درونی آن می تواند به صورت خرطومی برای انعطاف بیشتر یا صاف برای جریان بهتر باشد.
- داخل (PTFE: لایه درونی از جنس پلیمر تفلون PTFE است و روکش بیرونی آن بافت استیل است. این مدل مقاومت شیمیایی بالایی در برابر اسیدها دارد.
بر اساس نوع آلیاژ
- گرید ۳۰۴ استنلس استیل یک آلیاژ پایه است که مقاومت خوبی در برابر زنگ زدگی دارد و در برابر مواد غذایی، محلول های استرلیزه و رنگهای ارگانیک قوی است. دارای حداقل ۱۸ درصد کروم و ۸ درصد نیکل و غیر مغناطیسی است.
- گرید ۳۱۶ استنلس استیل برای محیطهایی که نیاز به مقاومت به خوردگی بیشتر باشد، انتخابی بهتر است. مهمترین تفاوت آن وجود عنصر مولیبدن (حداکثر ۳ درصد) است.مولیبدن مقاومت گرید ۳۱۶ را بطور خاص در برابر کلریدها مانند آب نمک و مواد خورنده شیمیایی افزایش می دهد و غیر مغناطیسی است.
- در این آلیاژها علاوه بر گرید ۳۰۴ و ۳۱۶، گریدهای ۳۰۴L، ۳۱۶L که کم کربن هستند و ۳۲۱ نیز موجود است. همچنین
برای مقاومتهای بالا، آلیاژهایی مانند اینکونل نیز استفاده می شود.
راهنمای انتخاب و خرید شیلنگ استنلس استیل (مدل S.T.A.M.P.E.D)
| فاکتور کلیدی | موارد مهم فاکتور کلیدی | توضیحات عملی برای انتخاب |
| S
(Size – اندازه) |
قطر داخلی و طول شیلنگ | قطر کوچک باعث افزایش سرعت، لرزش و افت فشار می شود. طول شیلنگ باید برای جذب حرکت، کشیده نشود و در شعاع خمش مجاز قرار گیرد. |
| T
(Temperature – دما) |
دمای داخلی سیال و خارجی محیط | دمای بالا و پایین بر توانایی تحمل فشار شیلنگ اثر می گذارد. هر چه دما بالاتر رود، فشار کاری مجاز شیلنگ کاهش می یابد. (محدوده استاندارد: منفی ۱۹۶ تا مثبت ۵۵۰ درجه سانتیگراد). |
| A
(Application – کاربرد و حرکت) |
نوع و فرکانس حرکت سیستم | باید مشخص شود شیلنگ دقیقاً چه نوع حرکتی را باید جذب کند مانند لرزش، انبساط حرارتی، حرکت جانبی. این عامل طراحی و طول شیلنگ را تعیین می کند. |
| M
(Media – ماده عبوری) |
سازگاری شیمیایی سیال و محیط | نوع ماده عبوری همانند اسید، بخار، گاز، کلریدها تعیین می کند که از چه گرید استیل مثلاً ۳۱۶ برای کلریدها یا چه نوع لایه داخلی استیل یا PTFE استفاده شود تا از خوردگی شیمیایی جلوگیری شود. |
| P
(Pressure – فشار) |
حداکثر فشار کاری و نوسانات ناگهانی | شیلنگ انتخابی باید دارای حداکثر فشار مجاز بسیار بالاتر از فشار کاری عادی سیستم باشد. نوسانات ناگهانی را نیز باید در نظر گرفت. |
| E
(End Fittings – اتصالات) |
نوع اتصال مورد نیاز و جنس آن | نوع اتصال مانند دنده ای، فلنجی، جوشی، کوپلینگ سریع باید بر اساس فشار و نحوه نصب سیستم انتخاب شود. جنس اتصال باید حتماً استیل باشد تا نقطه ضعف خوردگی ایجاد نشود. |
| D
(Delivery / Flow Velocity – سرعت جریان) |
سرعت مجاز سیال درون شیلنگ | سرعت جریان سیال به خصوص گازها باید کنترل شود. سرعت بیش از حد می تواند باعث تشدید لرزش ها شود و عمر آن را به شدت کاهش دهد. |
همین امروز برای تهیه شیلنگ استنلس استیل با کیفیت بالا و دریافت مشاوره تخصصی در زمینه آن، با کارشناسان کاردار صنعت تماس بگیرید.
اتصالات شیلنگ استنلس استیل چیست
| نوع اتصال | کاربرد اصلی | ویژگی |
| رزوه دار | سیستم های فشار متوسط تا پایین | نصب و باز کردن آن آسان است و برای خطوط سرویس رایج کاربرد دارد. |
| فلنجی | سیستم های فشار بالا، قطر بزرگ و خطوط حیاتی | این اتصال بسیار محکم و مطمئن است و برای اتصال شیلنگ به مخازن یا لوله های قطور استفاده می شود. باز و بسته کردن آن به کمک پیچ و مهره انجام می شود. |
| جوشی | سیستم های فشار بسیار بالا و دائمی | این اتصال دائمی است و بالاترین میزان تحمل فشار و اطمینان از عدم نشتی را فراهم می کند، زیرا مستقیماً به شیلنگ جوش داده می شود. |
| کوپلینگ سریع | سیستم هایی که نیاز به تغییرات سریع دارند | این اتصالات با یک اهرم یا قفل ساده، امکان وصل و جدا کردن سریع شیلنگ را بدون نیاز به ابزار زیاد فراهم می کنند. |
مزایای شیلنگ استنلس استیل
- عمر و دوام زیاد
- انعطاف پذیری مناسب و قابلیت خم شدن بالا
- مقاومت مکانیکی، کششی و پارگی بالا در برابر فشار
- ضد زنگ بودن
- مقاومت بالا در برابر خوردگی
- نصب آسان و وزن سبک
- نفوذ ناپذیری و ممانعت از نشتی
- مناسب برای انتقال مواد سرد و گرم
- قابلیت خنثی سازی لرزش اتصالات
- مناسب دمایی بین منفی ۱۹۶ درجه سانتیگراد تا مثبت ۵۵۰ درجه سانتیگراد
کاربردهای اصلی شیلنگ استنلس استیل
- جذب و خنثی سازی ارتعاشات و لرزش ها
- انتقال سیالات بر پایه نفتی
- انتقال سیالات غیر نفتی
- انتقال گاز
- انتقال بخار
- استفاده در بخش هایی از صنعت که امکان نصب لوله وجود ندارد
- انتقال اسیدها و مواد شیمیایی
- استفاده در اتصالات ناهمگون
- استفاده در سطوح غیر همسطح
- انتقال مواد با دمای بسیار پایین (سرد)
- انتقال مواد با دمای بسیار بالا (گرم)
نتیجه گیری
در پاسخ به سوال شیلنگ استنلس استیل چیست، باید گفت که این شیلنگ مقاوم ترین و انعطاف پذیرترین راه حل انتقال سیالات در صنعت است. به دلیل ساختار خرطومی و جنس فولاد ضد زنگ، این محصول به سادگی لرزشها، دماهای شدید و مواد خورنده را ساماندهی می کند.
برای خرید مطمئن شیلنگ استنلس استیل و نصب تخصصی اتصالات به خصوص جوشکاری، همیشه از مشاوران و متخصصان با تجربه کاردار صنعت در این زمینه کمک بخواهید.
سوالات متداول
-
شیلنگ استنلس استیل چیست؟
شیلنگ استنلس استیل ساخته شده از فولاد ضد زنگ است که برای انتقال سیالات در شرایط سخت استفاده می شود.
-
چرا به جای لوله معمولی از شیلنگ استیل استفاده می شود؟
این شیلنگها برای جذب لرزها، انبساط حرارتی و حرکات سیستم مناسب هستند تا از آسیب دیدن لوله کشی جلوگیری کنند.
-
مهمترین تفاوت گرید ۳۰۴ و ۳۱۶ چیست؟
گرید ۳۱۶ حاوی عنصر مولیبدن است که مقاومت آن در برابر خوردگی و اسیدهای قوی (به خصوص کلریدها) را افزایش می دهد.
-
آیا این شیلنگها برای دماهای بالا مناسب هستند؟
بله، شیلنگهای استنلس استیل استاندارد، برای انتقال سیالات در محدوده دمایی گسترده و بسیار بالا تا مثبت ۵۵۰ درجه سانتیگراد مقاوم هستند.
