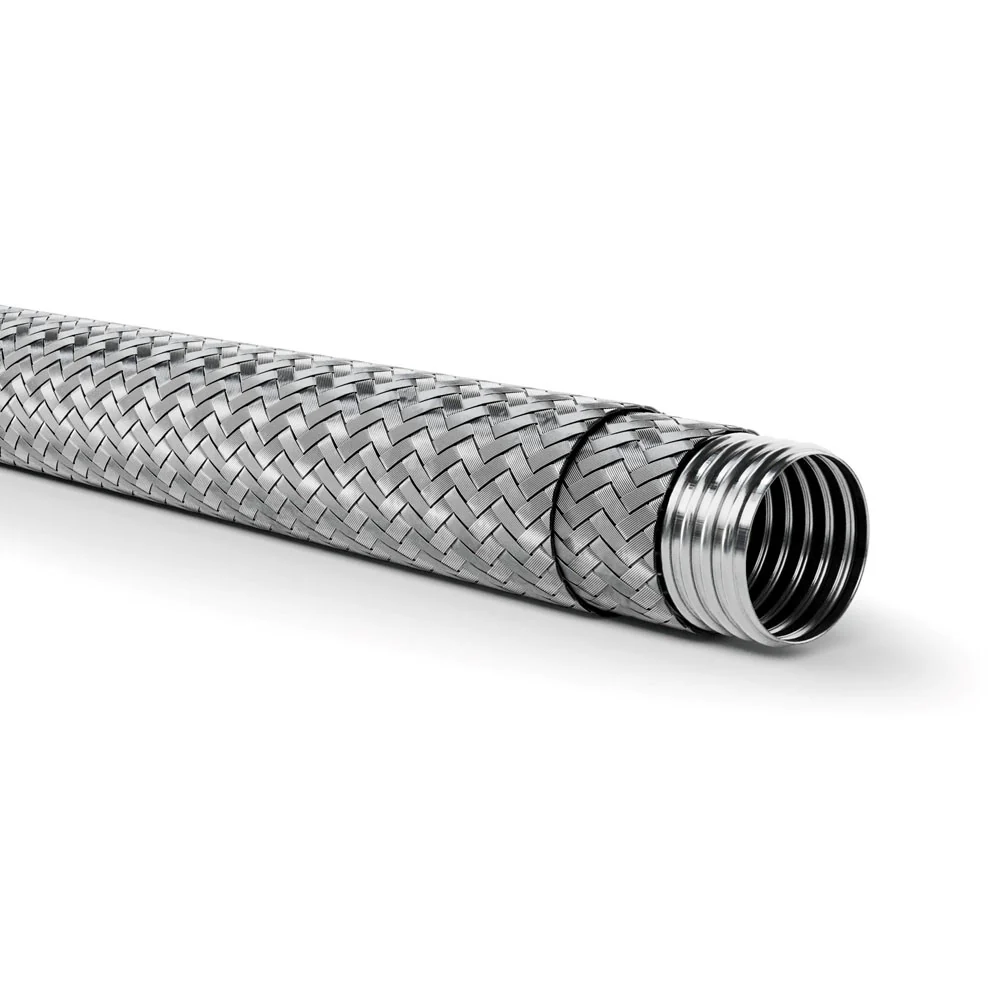

شیلنگ استیل آکاردئونی (Corrugated Stainless Steel Hose) یک لوله فلزی انعطاف‌پذیر است که از استیل ضدزنگ ساخته شده و سطح آن به شکل موج‌دار یا چین‌خورده (مثل آکاردئون) ساخته شده است. این ساختار باعث می‌شود که شیلنگ بتواند به راحتی خم شود و در عین حال، مقاومت زیادی در برابر فشار، حرارت و خوردگی داشته باشد.
شیلنگ تسنیل آکاردئونی برای انتقال انواع مایعات و گازها در صنایع مختلف استفاده می‌شود.

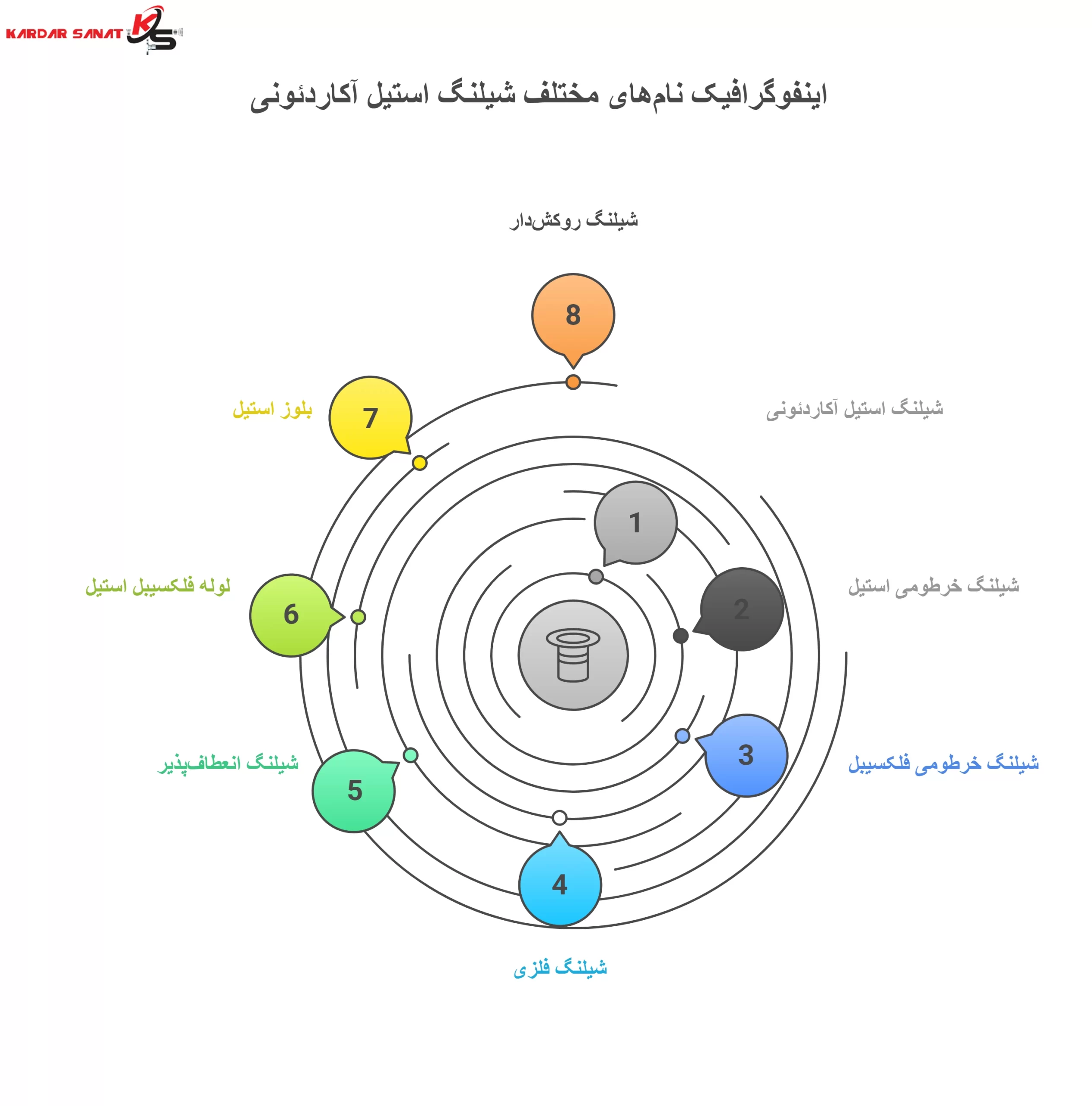

لیست کامل نامهای شیلنگ استیل آکاردئونی
این شیلنگ در بازار نامهای مختلفی دارد که شامل موارد زیر است:
- شیلنگ استیل آکاردئونی (Corrugated Stainless Steel Hose)
- شیلنگ خرطومی استیل (Steel Corrugated Hose)
- شیلنگ خرطومی فلکسیبل (Flexible Corrugated Hose)
- شیلنگ فلزی (Metal Hose)
- شیلنگ انعطاف‌پذیر (Flexible Hose)
- لوله فلکسیبل استیل (Flexible Stainless Steel Tubing)
- بلوز استیل (Steel Bellows)
- شیلنگ روکش‌دار (Braided Hose) – این نام بر اساس نوع روکش شیلنگ است.
مشخصات فنی دقیق‌تر
شیلنگ استیل آکاردئونی با مشخصات فنی متنوعی تولید می‌شوند تا نیازهای گوناگون صنایع را برطرف سازند. این مشخصات شامل موارد زیر است:
- سایزبندی: این شیلنگ‌ها معمولاً در محدوده‌ای وسیع، از قطرهای کوچک مانند ¼ اینچ برای کاربردهای دقیق، تا قطرهای بزرگ مانند ۱۲ اینچ و حتی بیشتر برای خطوط انتقال اصلی تولید می‌شوند.
- فشار کاری (Working Pressure): توانایی تحمل فشار کاری شیلنگ به قطر و تعداد لایه‌های روکش آن بستگی دارد. به عنوان مثال، یک شیلنگ با قطر ¼ اینچ و یک لایه روکش می‌تواند فشاری تا ۱۲۰ بار را تحمل کند، در حالی که شیلنگ‌های با قطر بیشتر، فشار کاری کمتری دارند. با افزایش تعداد لایه‌های روکش، قابلیت تحمل فشار نیز افزایش می‌یابد.
- طول: شیلنگ‌ها معمولاً در طول‌های استاندارد تولید می‌شوند، اما امکان ساخت آن‌ها در طول‌های سفارشی بر اساس نیاز پروژه‌ها نیز وجود دارد.
انواع اتصالات (Fittings)
شیلنگ‌های استیل آکاردئونی با انواع مختلفی از اتصالات اصلی قابل ارائه هستند تا با هر نوع سیستم صنعتی سازگار باشند:
- فلنج (Flange): برای اتصال به لوله‌ها و شیرآلات با قطرهای بزرگ در سیستم‌های با فشار و دمای بالا.
- رزوه (Threaded): برای اتصالات استاندارد و ساده در سیستم‌های با فشار متوسط و کم.
- کوپلینگ (Coupling): برای اتصال سریع و آسان در مواردی که نیاز به باز و بسته شدن مکرر است.
- اتصالات جوشی (Welded Fittings): برای ایجاد اتصال دائمی و بسیار محکم که مقاومت بالایی در برابر فشار و نشت دارد.
انواع شیلنگ استیل آکاردئونی بر اساس ساختار
-
شیلنگ بدون روکش (Unbraided Hose)
این نوع شیلنگ بدون روکش حصیری است و معمولاً برای کاربردهایی با فشار کم و ارتعاشات پایین استفاده می‌شود. بیشترین انعطاف‌پذیری را دارد اما در برابر کشیدگی و فشار مقاوم نیست.
-
شیلنگ تک‌لایه روکش (Single-Braid)
این مدل دارای یک لایه روکش حصیری است که مقاومت شیلنگ را در برابر فشار افزایش می‌دهد. این نوع مدل برای مصارف عمومی و صنعتی است.
-
شیلنگ دولایه روکش (Double-Braid)
این مدل با دو لایه روکش حصیری ساخته شده و مقاومت بسیار بالاتری در برابر فشار دارد. برای کاربردهای با فشار کاری بالا و سیستم‌های هیدرولیک سنگین مناسب است.
-
شیلنگ سه‌لایه روکش (Triple-Braid)
برای کاربردهای فوق سنگین با فشار بسیار بالا ساخته شده است. این مدل با سه لایه روکش مقاومت بالایی در برابر فشار دارد و در پروژه‌های صنعتی خاص استفاده می شود.
-
شیلنگ با روکش خارجی (Jacketed Hose)
این شیلنگ‌ها دارای یک لایه محافظ خارجی هستند که می‌تواند از جنس پلیمر، فایبرگلاس یا مواد دیگر باشد. این روکش‌ها برای مقاومت در برابر سایش، حرارت‌های بسیار بالا یا محافظت در برابر مواد شیمیایی ساخته شده‌اند.
انوع متریال‌های استاندارد شیلنگ استیل آکاردئونی
| نوع متریال | نمونه‌های استاندارد | توضیحات و کاربردها |
| فولاد زنگ نزن (انواع شیلنگ‌های استیل ۳۰۴، ۳۱۶ و ۳۲۱) |
AISI 304، 304L | رایج‌ترین نوع فولاد ضدزنگ که مقاومت خوبی در برابر خوردگی و حرارت دارد. نوع 304L به دلیل کربن کمتر، برای جوشکاری بسیار مناسب است. |
| AISI 316، 316L | به دلیل داشتن مولیبدن، مقاومت بسیار بالاتری در برابر مواد شیمیایی، اسیدها و نمک دارد. نوع 316L برای محیط‌های بسیار خورنده ایده‌آل است. | |
| AISI 321 | به دلیل داشتن تیتانیوم، در برابر حرارت‌های بسیار بالا (تا 870 درجه سانتی‌گراد) و تغییرات دمایی ناگهانی مقاوم است. | |
| AISI 309، 310S، 347 | گریدهای تخصصی برای کاربردهای با دمای فوق‌العاده بالا، که مقاومت بیشتری در برابر اکسیداسیون و خوردگی حرارتی دارند. | |
| آلیاژهای نیکل | Inconel 600، 625 | مقاومت بالا در دماهای بسیار بالا و شرایط شدیداً خورنده، مانند صنایع هوافضا و هسته‌ای. |
| Incoloy 800، 825 | مقاومت عالی در برابر ترک‌خوردگی ناشی از تنش در محیط‌های کلریدی و اسیدی. | |
| Monel 400 | بسیار مقاوم در برابر آب شور، اسیدها و محیط‌های قلیایی. | |
| Hastelloy C276، B2 | مقاومت استثنایی در برابر طیف گسترده‌ای از مواد شیمیایی، حتی در دماهای بالا. | |
| فولاد کربنی | ASTM A106 Grade B، A53 Grade B | فولادهای معمولی و مقرون به صرفه، برای کاربردهای عمومی با دما و فشار متوسط. |
| فولاد آلیاژی | ASTM A335 P11، P22، P91 | فولادهای مخصوص برای کاربردهای با دمای بالا در نیروگاه‌ها و صنایع پتروشیمی. |
| فولاد ضد سایش | AR400، AR500 | مقاومت فوق‌العاده در برابر سایش و اصطکاک، مناسب برای انتقال مواد ساینده مانند شن و ماسه. |
| فولاد ضد حرارت | ASTM A182 F11، F22، F91 | فولادهای با مقاومت حرارتی بالا، برای استفاده در کوره‌ها و تجهیزات داغ. |
| فولاد ضدزنگ دوگانه (Duplex) | Duplex UNS S31803، S32205 | ترکیبی از مقاومت بالا و مقاومت عالی در برابر خوردگی، برای محیط‌های دریایی و اسیدی. |
| تیتانیوم | Grade 2، Grade 5 | بسیار سبک با مقاومت استثنایی در برابر خوردگی، برای صنایع هوافضا و شیمیایی‌های خاص. |
| مس و آلیاژهای آن | C11000، C12200 | رسانایی حرارتی و الکتریکی عالی، مناسب برای کاربردهای نیازمند انتقال حرارت. |
| برنز (C93200، C95400) | مقاومت بالا در برابر سایش و خوردگی، برای قطعات متحرک. | |
| آلومینیوم | 6061-T6، 6063-T6 | سبک و مقاوم در برابر خوردگی، مناسب برای کاربردهایی که وزن پایین اهمیت دارد. |
| پلاستیک‌ها | PVC، CPVC | مقاوم در برابر مواد شیمیایی و رطوبت، برای کاربردهای با دما و فشار پایین. |
| لاستیک‌ها | EPDM، NBR | انعطاف‌پذیری و آب‌بندی عالی، برای انتقال سیالات غیرخورنده در دماهای متوسط. |
استانداردهای شیلنگ استیل آکاردئونی در صنایع فولاد
| استاندارد | نام کامل | کاربرد اصلی |
| ISO 10380 | Pipework – Corrugated metal hoses and hose assemblies | این یک استاندارد بین‌المللی است که به طور تخصصی حداقل الزامات لازم برای طراحی، ساخت، تست و نصب شیلنگ‌های فلزی موج‌دار (آکاردئونی) و مجموعه‌های شیلنگی را مشخص می‌کند. این استاندارد جزئیات مربوط به مواد، ابعاد، فشار و تحمل‌ها را پوشش می‌دهد. |
| ASTM A234 | استاندارد آمریکایی | تولید و نصب شیلنگ‌های فولادی در ساختمان‌ها، صنعت نفت و گاز و پالایشگاه‌ها. |
| EN 10253 | استاندارد اروپایی | استفاده در خطوط لوله و تجهیزات صنعتی و ساختمانی. |
| ASME B16.9 | استاندارد آمریکایی | ساخت و نصب لوله‌ها و تجهیزات صنعتی و ساختمانی. |
| DIN 2605 | استاندارد آلمانی | استفاده در صنایع نفت و گاز، پالایشگاه‌ها و ساختمان‌ها. |
ویژگی‌های اصلی شیلنگ استیل آکاردئونی
این شیلنگ به دلیل ساختار خاص خود ، مزایای زیادی دارد از جمله:
- انعطاف‌پذیری بالا: ساختلر موج‌دار به آن اجازه می‌دهد تا به راحتی خم شود و در فضاهای پیچیده نصب شود.
- مقاومت در برابر فشار و دما: می‌تواند فشارهای بسیار بالا و دمای خیلی پایین (تا -273 درجه سانتی‌گراد) و خیلی بالا (تا +650 درجه سانتی‌گراد) را تحمل کند.
- مقاومت در برابر خوردگی: جنس استیل ضدزنگ آن سبب می‌شود در برابر مواد شیمیایی و رطوبت مقاوم باشد و زنگ نزند.
- پوشش محافظ: اغلب این شیلنگ‌ها دارای یک روکش حصیری از جنس استیل هستند که از لایه اصلی محافظت می‌کند و مقاومت آن را در برابر ضربه و فشار بیشتر می‌کند.
کاربردهای شیلنگ استیل آکاردئونی
به دلیل مقاومت و انعطاف‌پذیری بالا، این شیلنگ در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:
- صنایع نفت و گاز: برای انتقال گازهای مختلف و سیالات خورنده.
- صنایع فولاد: برای انتقال گازها در دما و فشار بالا.
- سیستم‌های هیدرولیک: برای انتقال سیالات تحت فشار.
- صنایع پتروشیمی و غذایی: برای انتقال مواد در محیط‌های حساس که نیاز به مقاومت بالا در برابر خوردگی دارند.
در نهایت، این شیلنگ به دلیل ویژگی‌های منحصربه‌فردش یک راه حل مطمئن برای انتقال سیالات در محیط‌های صنعتی سخت است.
فرآیند کنترل کیفیت و تست
برای تضمین کیفیت و ایمنی شیلنگ‌های استیل آکاردئونی، فرآیندهای تست و کنترل کیفیت دقیقی روی آن‌ها انجام می‌شود. این آزمایش‌ها شامل موارد زیر است:
- تست فشار (Pressure Test): شیلنگ‌ها با فشاری بسیار بالاتر از فشار کاری مجاز خود آزمایش می‌شوند تا از مقاومت آن‌ها اطمینان حاصل شود.
- تست‌های غیرمخرب (Non-Destructive Testing – NDT): این تست‌ها بدون آسیب رساندن به شیلنگ، برای یافتن عیوب پنهان انجام می‌شوند. از جمله این تست‌ها می‌توان به تست نشت (Leak Test) با استفاده از گاز هلیوم یا نیتروژن برای شناسایی کوچک‌ترین نشت‌ها اشاره کرد.
- تست خمشی (Bend Test): این آزمایش، مقاومت شیلنگ در برابر خم شدن و تغییر شکل‌های مکرر را بررسی می‌کند تا طول عمر آن در شرایط کاری مشخص تضمین شود.
نکات مهم برای نصب و افزایش طول عمر
برای اطمینان از افزایش طول عمر مفید این شیلنگ‌های مقاوم، رعایت چند نکته در هنگام نصب ضروری است. این شیلنگ‌ها در برابر حرارت بسیار قوی هستند و می‌توانند انواع سیالات را به خوبی از خود عبور دهند، اما در برابر نیروهای پیچشی و چرخشی مقاومت کمتری دارند.
جلوگیری از پیچ‌خوردگی: هنگام نصب، حتماً از دو آچار استفاده کنید. با یک آچار از پیچ‌خوردگی شیلنگ جلوگیری کنید و با آچار دیگر آن را به محل مورد نظر متصل نمایید.
استفاده از زانویی: برای جلوگیری از خمیدگی شدید و فشار بیش از حد به شیلنگ، می‌توانید از زانویی (Elbow) استفاده کنید. این کار به بهبود عمر مفید شیلنگ کمک شایانی می‌کند.
کاردار صنعت با ارائه محصولات با کیفیت و مطابق با استانداردهای روز، به شما کمک می‌کند تا نیازهای صنعتی خود را به بهترین شکل ممکن برطرف سازید.
نتیجه گیری
شیلنگ استیل آکاردئونی به عنوان یک راهکار مهندسی مطمئن و انعطاف‌پذیر، نقشی حیاتی در انتقال ایمن سیالات در شرایط سخت صنعتی ایفا می‌کند. این محصول با مقاومت بالا در برابر فشار، دما و خوردگی، تضمین‌کننده عملکرد پایدار و طول عمر بالا در پروژه‌های شماست. شرکت کاردار صنعت با ارائه انواع شیلنگ‌های استیل آکاردئونی با بالاترین کیفیت و مطابق با استانداردهای جهانی، نیازهای تخصصی شما را به طور کامل برطرف می‌سازد.
برای دریافت مشاوره رایگان و کسب اطلاعات بیشتر درباره محصولات ما و چگونگی انتخاب بهترین راهکار برای پروژه خود، لطفاً با کارشناسان کاردار صنعت تماس بگیرید.
