امروز شما را با یکی از کاربردی ترین تجهیزات یعنی شیلنگ خرطومی شکل u و v آشنا می کنیم. طراحی خاص این شیلنگ باعث شده است تا نصب آنها در فضاهای کم و محدود بسیار آسان باشد و طول عمر بالایی را برای کل سیستم شما فراهم کند. پس اگر به می خواهید از این نوع شیلنگ برای انتقال سیالات خود استفاده کنید، دانستن نکات این مطلب برای شما کاربردی و ضروری است.
شیلنگ خرطومی شکل u و v چیست و چه کاربردی دارد؟
شیلنگ خرطومی شکل u وv، یک نوع اتصال دهنده بسیار منعطف از جنس استیل است که برای خنثی کردن حرکتهای اضافی در شیلنگها طراحی شده است. استفاده از این شیلنگها کمک می کند تا جلوی شکستگی لوله ها بر اثر گرما یا لرزشهای شدید موتورها را خنثی شود. علاوه بر این، نوع طراحی آنها سبب شده است که در مقابل فشار بالا و مواد شیمیایی خورنده مقاومت داشته باشند.
موارد کاربردی این محصول عبارت است از:
- صنایع نفت
- گاز پتروشیمی
- پالایشگاه ها
- نیروگاه های برق
- سیستم های تهویه مطبوع
- صنایع شیمیایی
- کارخانه های فولاد
- صنایع غذایی
- بخش داروسازی
- سیستم های سردخانه
- صنعت هوافضا
- تاسیسات موتورخانه
- خطوط انتقال بخار
- سیستم های اطفای حریق
- صنایع کاغذ سازی
- کشتی سازی
- صنایع معدنی
مزایای استفاده از شیلنگ خرطومی شکل u و v در خطوط لوله کشی
شیلنگ خرطومی فکسیبل استیل شکل u و v، توانایی جذب حرکتهای مختلف در جهتهای گوناگون را دارد که باعث می شود لوله ها تحت فشار یا جابجایی ها، دچار شکستگی نشوند. علاوه بر این، استفاده از روکشهای بافته شده استیل روی این شیلنگ ها سبب می شود تا آنها بتوانند فشارهای بسیار زیاد را تحمل کنند.
سایر مزیتهای فنی این شیلنگها شامل موارد زیر است:
- هزینه نگهداری پایین: این شیلنگها خرابی کمی دارند و به همین دلیل سیستم کمتر نیاز به تعمیر دارد.
- صرفه اقتصادی: با توجه به کارایی، این شیلنگها یک انتخاب عالی برای صنایع هستند.
- مقاومت در برابر شرایط سخت: این شیلنگها در برابر تغییرات دمایی شدید و مواد شیمیایی که باعث خوردگی می شوند، مقاومت بالایی دارند.
- طراحی سفارشی: ما در کاردار صنعت می توانیم این محصولات را در اندازه های مختلف و بر اساس نیاز دقیق پروژه شما طراحی و تولید کنیم.

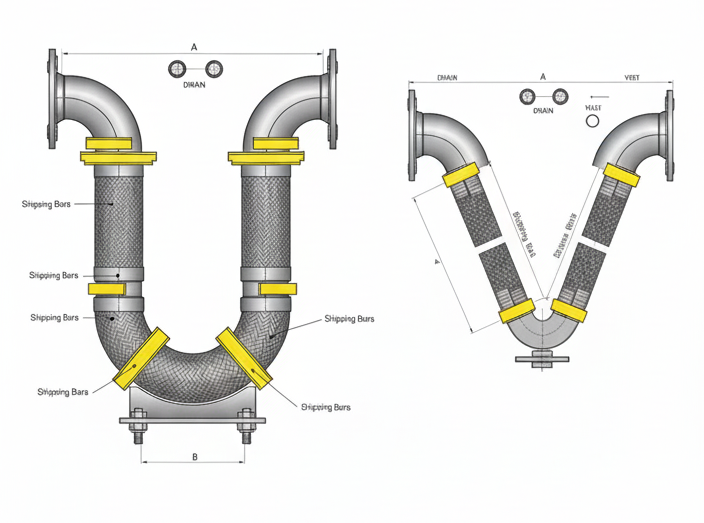

تفاوت بین شیلنگهای خرطومی فلکسیبل استیل v شکل و u شکل
شیلنگ خرطومی شکل u و v فکسیبل استیل دارای شباهتهای زیادی هستند، اما در طراحی هندسی و چگونگی مقابله با حرکتها با یکدیگر متفاوت هستند. مدل u شکل معمولا به صورت نیم دایره طراحی می شود و برای جذب حرکتهای طولی و جانبی در مسیرهای مستقیم بسیار عالی عمل می کند. علاوه بر این، مدل v شکل دارای یک ساختار زاویه دار است که به آن اجازه می دهد تا لرزشهای شدید و تغییر جهت های ناگهانی را با دقت بیشتری مهار کند.
اصلی ترین تفاوتهای این دو مدل شامل موارد زیر می شود:
- ساختار ظاهری: مدل u دارای خمیدگی نرم و نیم دایره است، در حالی که مدل v از زوایا و ساختار هفتی شکل استفاده می کند.
- نوع جابجایی: مدل u شکل بیشتر برای جذب انبساط و انقباضهای بزرگ کاربرد دارد، اما مدل v برای فضاهایی که نیاز به تغییر جهت مسیر لوله کشی دارند مناسب است.
- میزان جذب لرزش: مدل v شکل می تواند ارتعاشات دستگاه های سنگین را با بازدهی بیشتری نسبت به مدل های ساده تر خنثی کند.
- اشغال فضا: هر کدام از این مدلها بر اساس ابعاد خود به فضای متفاوتی برای نصب نیاز دارند.
- کاربرد در زوایا: مدل v شکل برای سیستم هایی که لوله ها در آنها با زاویه به هم متصل می شوند، گزینه بهتری است.
نکات مهم در نصب و نگهداری شیلنگ خرطومی u و v
شیلنگ خرطومی u و v نباید در هنگام نصب دچار پیچ خوردگی شود، زیرا این کار باعث می شود تا بافتهای فلزی آن تحت فشار غیرمجاز قرار بگیرند و خیلی زود پاره شوند. علاوه بر این، باید مسیر حرکت شیلنگ همیشه در یک صفحه باشد و از خم کردنهای ناگهانی، خودداری شود.
نکات کلیدی برای نصب این شیلنگها عبارت است از:
- جلوگیری از پیچش: در هنگام بستن اتصالات حتما از دو آچار استفاده کنید تا بدنه شیلنگ به دور خود نپیچد.
- رعایت شعاع خمیدگی: هرگز شیلنگ را بیشتر از مقداری که شرکت سازنده تعیین کرده است خم نکنید تا لایه های داخلی دچار ترک و نشتی نشوند.
- عدم کشش محوری: شیلنگهای خرطومی برای تحمل کشش یا فشرده شدن در راستای طول خود ساخته نشده اند و باید آزادانه حرکت کنند.
- نصب در مسیر درست: حرکت شیلنگ و خم شدن آن در یک جهت و یک صفحه باشد تا فشار به صورت مساوی توزیع شود.
- بازدید دوره ای: سطح بافته شده روی شیلنگ را چک کنید تا آثار خوردگی یا پارگی را دیدید، قبل از بروز حادثه آن را تعویض کنید.
- محافظت در برابر ضربه: اجسام تیز یا سنگین با بدنه شیلنگ نباید برخورد کنند، زیرا باعث سوراخ شدن آن تحت فشار می شود.
استفاده از شیلنگ خرطومی vو u برای انتقال بخار و مواد حساس
ما در صنایع حساس مثل انتقال بخار یا جابجایی مواد شیمیایی، نمی توان از لوله های معمولی استفاده کرد چون لوله های ثابت در برابر لرزش و گرمای زیاد خیلی زود می شکنند. شیلنگ خرطومی شکل u و v دقیقا برای همین شرایط سخت ساخته شده است تا بتواند لرزشهای شدید و تغییرات حرکتی را به راحتی جذب کند.
استفاده از استیل 316یا 321در ساخت این شیلنگها باعث می شود که مواد حساس و خورنده نتوانند به بدنه آسیب بزنند.
دلایل اصلی استفاده از این شیلنگها برای بخار و مواد حساس شامل موارد زیر است:
- مقاومت به دمای بسیار بالا: این شیلنگها می توانند حرارت بخار داغ را بدون ضعیف شدن بدنه تحمل کنند.
- ساختار لایه لایه: وجود لایه های محافظ استیل (Braid) باعث می شود که فشار داخلی بخار به خوبی مهار شود.
- جلوگیری از خوردگی: به دلیل استفاده از آلیاژهای خاص استیل، مواد شیمیایی حساس باعث پوسیدگی شیلنگ نمی شوند.
- خنثی سازی لرزشها: ارتعاشات ناشی از پمپ ها و دیگهای بخار توسط این شیلنگها جذب شده و به بدنه اصلی لوله کشی منتقل نمی شود.
- انعطاف در نصب: این شیلنگها اجازه می دهند تا دو نقطه ای را که دقیقا روبروی هم نیستند، به راحتی و بدون فشار به هم متصل شوند.
- عمر طولانی و امنیت: به دلیل کیفیت ساخت بالا، احتمال پارگی ناگهانی در این شیلنگها نسبت به مدلهای پلاستیکی یا لاستیکی تقریبا صفر است.
مشخصات فنی و توانایی های حرکتی
این شیلنگها برای محدوده جابجایی مثبت و منفی 50 میلی متر طراحی شده اند و می توانند در محورهای مختلف به خوبی حرکت کنند. علاوه بر این، توانایی تحمل فشار در این شیلنگها بسیار بالا است و بسته به سایز لوله، می توانند فشاری بین 10 تا 80 بار را در دمای محیط به راحتی تحمل کنند. همچنین ما در کاردار صنعت می توانیم این شیلنگها را در سایزهای مختلف تهیه و طراحی کنیم که هر کدام وزن و شعاع خمیدگی مخصوص به خود را دارند تا دقت کار بالا برود.
جدول مشخصات فنی شیلنگ خرطومی مدل “V” Loop
این جدول نشان می دهد که هر سایز از این شیلنگ چه میزان فشار را تحمل می کند و ابعاد دقیق آن برای نصب چقدر است:
| ردیف | سایز (NB) | فشار طراحی (بار) | شعاع خم (mm) | ابعاد A (mm) |
ابعاد B (mm) |
ابعاد C (mm) |
سری شیلنگ | وزن تقریبی (kg) |
| ۱ | 1/2″ | ۸۰ | ۴۵ | ۴۹۴ | ۲۶۲ | ۲۶۳ | A100 | ۰.۷۱۸ |
| ۲ | 3/4″ | ۶۴ | ۷۰ | ۵۴۷ | ۳۱۵ | ۳۱۱ | A100 | ۱.۰۷۸ |
| ۳ | 1″ | ۵۰ | ۸۵ | ۵۷۳ | ۳۴۲ | ۳۳۵ | A100 | ۱.۴۵۱ |
| ۴ | 1.1/4″ | ۴۰ | ۱۰۵ | ۶۳۷ | ۳۷۴ | ۳۷۱ | A100 | ۲.۲۰۳ |
| ۵ | 1.1/2″ | ۳۵ | ۱۳۰ | ۷۰۹ | ۴۱۱ | ۴۱۳ | A100 | ۲.۹۱۰ |
| ۶ | 2″ | ۳۰ | ۱۶۰ | ۸۱۳ | ۴۵۰ | ۴۶۶ | A100 | ۴.۳۵۱ |
| ۷ | 2.1/2″ | ۲۴ | ۱۸۰ | ۹۰۳ | ۴۷۴ | ۵۰۵ | A200 | ۷.۴۵۸ |
| ۸ | 3″ | ۱۸ | ۲۰۰ | ۹۹۳ | ۴۹۷ | ۵۴۵ | A200 | ۱۰.۰۷۷ |
| ۹ | 4″ | ۱۶ | ۲۹۰ | ۱۲۱۷ | ۵۸۹ | ۶۶۲ | A200 | ۱۶.۶۹۶ |
| ۱۰ | 6″ | ۱۰ | ۳۶۰ | ۱۴۹۲ | ۶۵۰ | ۸۷۲ | A200 | ۳۲.۳۷۹ |
جدول مشخصات فنی شیلنگ خرطومی مدل “U” Loop
این مدل معمولا برای جذب حرکت های محوری بزرگتر استفاده می شود و مشخصات آن به شرح زیر است:
| ردیف | سایز (NB) | فشار طراحی (بار) | شعاع خم (mm) | ابعاد A (mm) |
ابعاد B (mm) |
ابعاد C (mm) |
سری شیلنگ | وزن تقریبی (kg) |
| ۱ | 1/2″ | ۸۰ | ۴۵ | ۲۵۲ | ۲۶۲ | ۳۳۸ | A100 | ۰.۷۲ |
| ۲ | 3/4″ | ۶۴ | ۷۰ | ۲۵۲ | ۳۱۵ | ۳۹۱ | A100 | ۱.۰۹ |
| ۳ | 1″ | ۵۰ | ۸۵ | ۲۵۲ | ۳۴۲ | ۴۱۸ | A100 | ۱.۵۱ |
| ۴ | 1.1/4″ | ۴۰ | ۱۰۵ | ۲۹۰ | ۳۷۴ | ۴۶۹ | A100 | ۲.۳۹ |
| ۵ | 1.1/2″ | ۳۵ | ۱۳۰ | ۳۲۸ | ۴۱۱ | ۵۲۵ | A100 | ۲.۲۳ |
| ۶ | 2″ | ۳۰ | ۱۶۰ | ۴۰۴ | ۴۵۰ | ۶۰۲ | A100 | ۵.۰۳ |
| ۷ | 2.1/2″ | ۲۴ | ۱۸۰ | ۴۸۰ | ۴۷۴ | ۶۶۴ | A200 | ۹.۰۱ |
| ۸ | 3″ | ۱۸ | ۲۰۰ | ۵۵۷ | ۴۹۷ | ۷۲۶ | A200 | ۱۲.۶۳ |
| ۹ | 4″ | ۱۶ | ۲۹۰ | ۷۱۰ | ۵۸۹ | ۸۹۳ | A200 | ۲۱.۹۲ |
| ۱۰ | 6″ | ۱۰ | ۳۶۰ | ۱۰۱۴ | ۶۵۰ | ۱۱۰۷ | A200 | ۴۲.۷۰ |
سفارش و طراحی اختصاصی شیلنگهای خرطومی u و v در کاردار صنعت
ما در کاردار صنعت با دانش فنی متخصصان خود، انواع شیلنگ خرطومی شکل u و v را دقیقا بر اساس نیاز و سفارش اختصاصی شما طراحی و مونتاژ می کنیم. با توجه به اینکه هر پروژه شرایط خود را از نظر فشار کاری و میزان لرزش دارد، ما این امکان را فراهم کرده ایم تا متناسب با نیاز خود سفارش دهید. استفاده از بهترین متریال و رعایت استانداردهای دقیق در مرحله تولید و طراحی باعث می شود تا سفارش نهایی با بالاترین کیفیت باشد. همین حالا با ما در کاردار صنعت در ارتباط باشید تا بهترین انتخاب را برای صنایع شما آماده و طراحی کنیم.
نتیجه گیری
شیلنگ خرطومی شکل u و v بهترین ابزار برای مهار لرزش و خنثی کردن جابجایی ها در سیستم های لوله کشی است. این شیلنگها با ساختار استیل و مقاوم خود، امنیت خطوط انتقال بخار و مواد حساس را کاملا تامین می کنند و جلوی شکستگی لوله ها را میگیرند.
ما در کاردار صنعت بر اساس نیاز دقیق شما، انواع شیلنگ خرطومی u و v را با بالاترین دقت در طراحی و مونتاژ می کنیم. برای دریافت مشاوره و ثبت سفارش تولید اختصاصی این شیلنگهای با کیفیت، همین حالا با کارشناسان ما در ارتباط باشید.
سوالات متداول
۱. شیلنگ خرطومی شکل u و v برای چه صنایعی کاربرد دارد؟
این شیلنگ در صنایع نفت، گاز، پتروشیمی، نیروگاه ها، صنایع غذایی، داروسازی و سیستم های تهویه مطبوع کاربرد زیادی دارد.
۲. استفاده از شیلنگ خرطومی شکل u و v در لوله کشی چه مزیتی دارد؟
مزیت این شیلنگها انعطاف پذیری بالا و توانایی جذب کامل لرزش ها و جابجایی ها در جهتهای مختلف است.
۳. چرا در سیستم های بخار حتما باید از شیلنگ خرطومی شکل u و v استفاده کرد؟
چون این شیلنگها در برابر دمای بسیار بالا و فشار بخار مقاوم اند و از شکستن لوله های ثابت بر اثر حرارت جلوگیری می کنند.
۴. آیا امکان سفارش اختصاصی شیلنگ خرطومی شکل u و v در کاردار صنعت وجود دارد؟
بله، کاردار صنعت این شیلنگها را بر اساس فشار کاری، سایز و نوع اتصالات مورد نیاز شما طراحی و مونتاژ می کند.
