شیلنگ های هیدرولیک پایه و اساس هر سیستم هیدرولیک هستند که وظیفه انتقال سیال پر فشار را بر عهده دارند. برای اینکه این شیلنگ ها به درستی کار کنند و از نشتی جلوگیری شود، نیاز به بست ها (اتصالات) محکمی داریم. بست ها، شیلنگ را به پمپ، شیر یا سایر قطعات وصل می کنند و انواع مختلفی دارند که هر کدام برای شرایط خاصی هستند.
در این مقاله، متداول ترین انواع بست شیلنگ هیدرولیک کاردار صنعت را به زبان ساده معرفی خواهیم کرد تا با کارکرد و ویژگی های هر یک آشنا شوید.

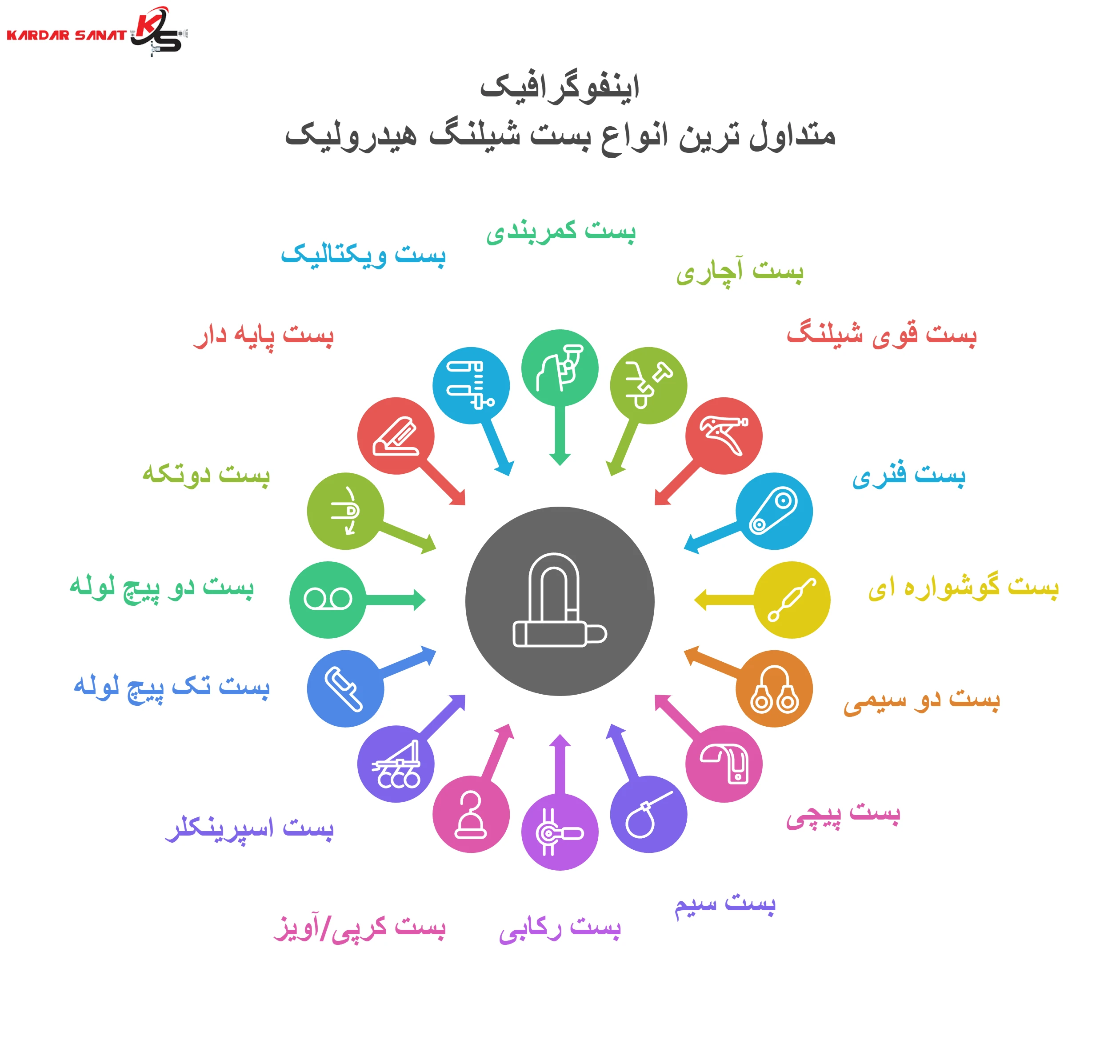

اینفوگرافیک متداول ترین انواع بست شیلنگ هیدرولیک

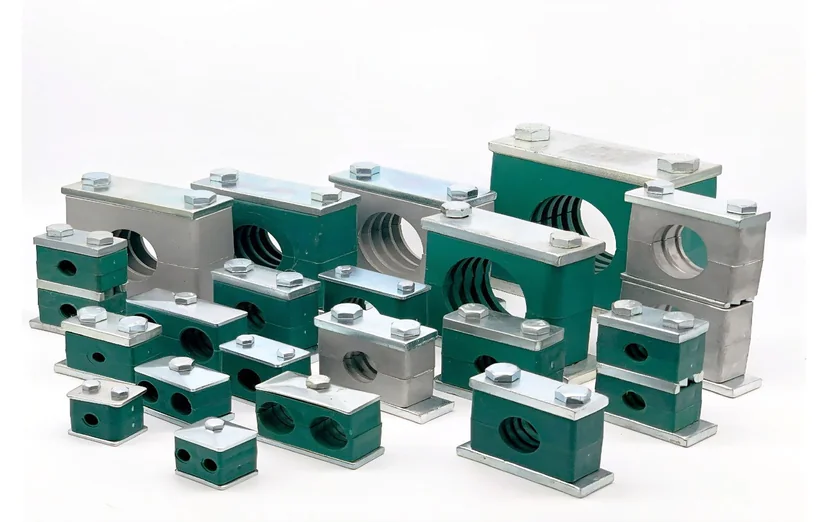

متداول ترین انواع بست شیلنگ هیدرولیک: خرید از کاردار صنعت
در این جدول به بررسی کاربرد و جنس انواع بست لوله و شیلنگ هیدرولیک می پردازیم:
| نام بست | جنس رایج | کاربرد اصلی در صنعت |
| بست کمربندی
(Worm Drive Clamp) |
استیل
(گالوانیزه/ضد زنگ) |
خودرو، سیستم های کم فشار، مصارف عمومی |
| بست آچاری
(T-Bolt Clamp) |
فولاد ضد زنگ (SS) | سیستم های پرفشار، شیلنگ ها سیلیکونی، ورودی هوا |
| بست قوی شیلنگ
(HI-TORQUE Clamp) |
فولاد ضد زنگ | صنایع سنگین، دریایی، کاربردهای با ارتعاش بالا |
| بست فنری
(Constant-Tension Clamp) |
فولاد فنری | سیستم های خنک کننده (جبران انبساط حرارتی) |
| بست گوشواره ای
(Ear Clamp) |
فولاد ضد زنگ یا گالوانیزه | آب بندی دائمی و محکم، سیستم های سوخت و هوا |
| بست دو سیمی
(Double Wire Clamp) |
سیم فولادی گالوانیزه | شیلنگ ها فشار پایین، آبیاری |
| بست پیچی
(Screw Clamp) |
فولاد گالوانیزه | اتصال عمومی لوله های گاز و آب، کابل کشی |
| بست سیم
(Wire Clamp) |
فلزی | مهار سیم ها و کابل ها |
| بست رکابی
(U-Bolt Clamp) |
فولاد گالوانیزه | نگهداری لوله ها و مجراها در برابر سطوح صاف |
| بست کرپی/آویز
(Clevis Hanger) |
فولاد گالوانیزه | آویزان کردن لوله های لوله کشی از سقف |
| بست اسپرینکلر
(Sprinkler/J-Hanger) |
فولاد گالوانیزه | سیستم های اطفاء حریق (آتش‌نشانی) |
| بست تک پیچ لوله
(Single Screw Clamp) |
فولاد گالوانیزه | ثابت نگه داشتن لوله های سبک، تاسیسات |
| بست دو پیچ لوله
(Double Screw Clamp) |
فولاد گالوانیزه | لوله های صلب، شیلنگ ها سنگین |
| بست دوتکه
(Split Pipe Clamp) |
فولاد، پلی اتیلن | نگه‌دارنده و پشتیبان لوله های انعطاف‌پذیر |
| بست پایه دار
(Pipe Base Plate Clamp) |
فولاد + پلیمر/پلاستیک | نصب لوله ها بر روی دیوار با حفظ فاصله |
| بست ویکتالیک
(Victaulic Coupling) |
چدن داکتیل | اتصال سریع و مقاوم لوله های فشار قوی (آتش‌نشانی) |
| بست آلومینیومی
(Aluminum Clamp) |
آلومینیوم (معمولی/قوی) | سیستم های هیدرولیک، دمای بالا، محیط های خورنده |
| بست پلی پروپیلن (PP Clamp) | پلی‌پروپیلن (PP) | سیستم های هیدرولیک سبک، جذب ارتعاش |
| بست فلنجی
(Flange Clamp/Coupling) |
فولاد کربنی/ضد زنگ | لوله های قطور، سیستم های با جداسازی مکرر |
| بست رزوه‌ای
(Threaded Clamp) |
چدن داکتیل/فولاد گالوانیزه | لوله های رزوه ای، نصب سازه ای |
| بست اسپیت
(Spit Clamp) |
فولاد گالوانیزه | نگهداری لوله ها و مجراهای برق (صنعت برق) |
| بست جوشی
(Weld Clamp) |
فولاد کربنی/ضد زنگ | اتصالات دائمی لوله با استحکام بالا |
| بست رادیکالی دوطرفه
(Radial Clamp) |
فلزی | کاربردهای خاص صنعتی و لوله کشی |
| بست هشتگیر
(Octagonal Clamp) |
فلزی | کاربردهای خاص صنعتی و سازه ای |
| بست لوله استیل
(Stainless Steel Clamp) |
فولاد ضد زنگ (۳۰۴/۳۱۶) | محیط های خورنده، صنایع شیمیایی و دریایی |
| بست لوله چدنی
(Ductile Iron Clamp) |
چدن داکتیل | لوله های آب و فاضلاب با قطر بالا و فشار زیاد |
| بست لوله برنجی
(Brass Clamp) |
برنج | خطوط آب و گاز با قطر کوچک، محیط های غیر خورنده |
| بست لوله پلی اتیلن
(PE Clamp) |
پلی اتیلن (PE) | لوله های پلی اتیلن، آبیاری |
| بست لوله PVC
(PVC Clamp) |
پلی وینیل کلراید (PVC) | لوله های PVC، کاربردهای کم فشار و مقاوم شیمیایی |
| بست لوله فلکسی
(Flexible Hose Clamp) |
استیل/آلومینیوم | اتصال لوله ها و شیلنگ ها انعطاف پذیر |
| بست آویز رگلاژی
(Adjustable Hanger) |
فولاد گالوانیزه | تنظیم ارتفاع دقیق لوله ها در تاسیسات |
| بست پایه بلند
(Long Base Clamp) |
فولاد/پلیمر | ایجاد فاصله بیشتر بین لوله و سطح نصب |
| بست پایه ناودانی
(Channel Clamp) |
فولاد گالوانیزه | نصب لوله ها بر روی ناودانی های سازه ای (Strut Channels) |
| بست دنباله جوشی T
(Weld Boss Clamp) |
آهن | نگهداری لوله ها با اتصال پایه به وسیله جوشکاری |
| بست فلزی عایق‌دار
(Rubber Lined Clamp) |
فولاد گالوانیزه + لاستیک/پلیمر | کاهش ارتعاش، جلوگیری از خوردگی |
| بست آلومینیومی دوقلو
(Aluminum Twin Clamp) |
آلومینیوم | بستن همزمان دو لوله هیدرولیک یا پنوماتیک |
| بست پلی پروپیلن دوقلو
(PP Twin Clamp) |
پلی‌پروپیلن (PP) | بستن همزمان دو لوله سبک، کاهش ارتعاش |
| بست قفلی/فشاری
(Quick-Connect Clamp) |
فلزی/پلاستیکی | اتصال و جداسازی سریع در خطوط کم فشار |
| بست پینی
(Pin Clamp) |
فولاد ضد زنگ | استفاده در صنایع دارویی و غذایی
اتصال Tri-Clamp)) |
| بست V-Band
(V-Band Clamp) |
فولاد ضد زنگ | اتصال فلنج های لوله اگزوز و توربو |
| بست پیچ گوشتی خور
(Slotted/Screw Clamp) |
فلزی | بست عمومی که با پیچ گوشتی سفت می شود |
| بست کابل/باندینگ
(Cable Clamp/Tie) |
پلاستیک (نایلون)/استیل | خوشه بندی کابل ها و شیلنگ ها برق |
| بست ریلی
(Rail Clamp) |
فلزی | تثبیت لوله ها و تجهیزات بر روی ریل‌های نصب |
| کوپلینگ سر شیلنگ
(Hose End Coupling) |
فولاد کربنی/ضد زنگ | اتصال انتهایی شیلنگ هیدرولیک به سیستم |
| اتصال فِرول
(Ferrule Fitting) |
برنج/فولاد ضد زنگ | آب بندی لوله های صلب (ابزار دقیق) |
| اتصال دنده‌ای صاف
(ORFS Fitting) |
فولاد | سیستم های هیدرولیک با آب بندی بسیار بالا |
| اتصال دنده‌ای مخروطی
(JIC Fitting) |
فولاد | سیستم های هیدرولیک و پنوماتیک (آب بندی مخروطی) |
| بست روکش دار
(PVC/Rubber Coated Clamp) |
فولاد + روکش PVC/لاستیک | عایق کاری و حفاظت لوله در محیط های سخت |
| بست تاشو
(Toggle Clamp) |
فلزی | تثبیت سریع قطعات در ماشین‌آلات |
| بست لوله NTS
(Thread Reinforced Clamp) |
فلزی/نخ‌دار | لوله های فلزی و پلاستیکی (جهت تقویت اتصال) |
| بست بسته‌بندی
(Banding Strap) |
استیل/پلاستیک | بسته بندی، مهار بارهای سنگین و لوله های رولی |
| بست لوله Pg | پلی اتیلن (PE) | لوله های پلی اتیلن خاص (استاندارد Pg) |
| بست پایه دار علمک گاز | فلزی (استاندارد گاز) | نصب و مهار علمک گاز خانگی |
| بست آویز رگلاژی | فولاد گالوانیزه | تنظیم ارتفاع دقیق لوله ها در تاسیسات |
| بست دو تیکه آویز | فولاد | نصب و آویز لوله ها در شرایط سنگین |
| بست فلزی رولی
(Banding Roll) |
استیل/فولاد گالوانیزه | کاربرد عمومی برای ساخت بست با طول دلخواه |
| بست فلکسی
(Flex Clamp) |
استیل/آلومینیوم | اتصال لوله ها و کانال های هوا یا انعطاف پذیر |
| بست آلومینیومی ۴ پیچ | آلومینیوم | بست های قوی و بزرگ هیدرولیک |
| بست کمربندی روکشدار | استیل + روکش | کاربردهایی که نیاز به محافظت در برابر سایش است |
| بست کمپرسوری
(Compressor Clamp) |
فلزی | اتصالات خطوط هوای فشرده (بسته به نوع) |
| بست کرمی
(Worm Clamp) |
استیل | نام دیگر بست کمربندی |
| بست شکل دار
(Formed Clamp) |
فلزی | بست هایی که به شکل خاص یک قطعه طراحی شده‌اند |
| بست کاملاً جوش داده شده
(Fully Welded Clamp) |
فولاد | بست های دائمی با نیاز به استحکام حداکثری |
| بست پنج لایه
(PEX/Multilayer Clamp) |
فولاد ضد زنگ (SS) | لوله های گرمایش از کف و پنج لایه |

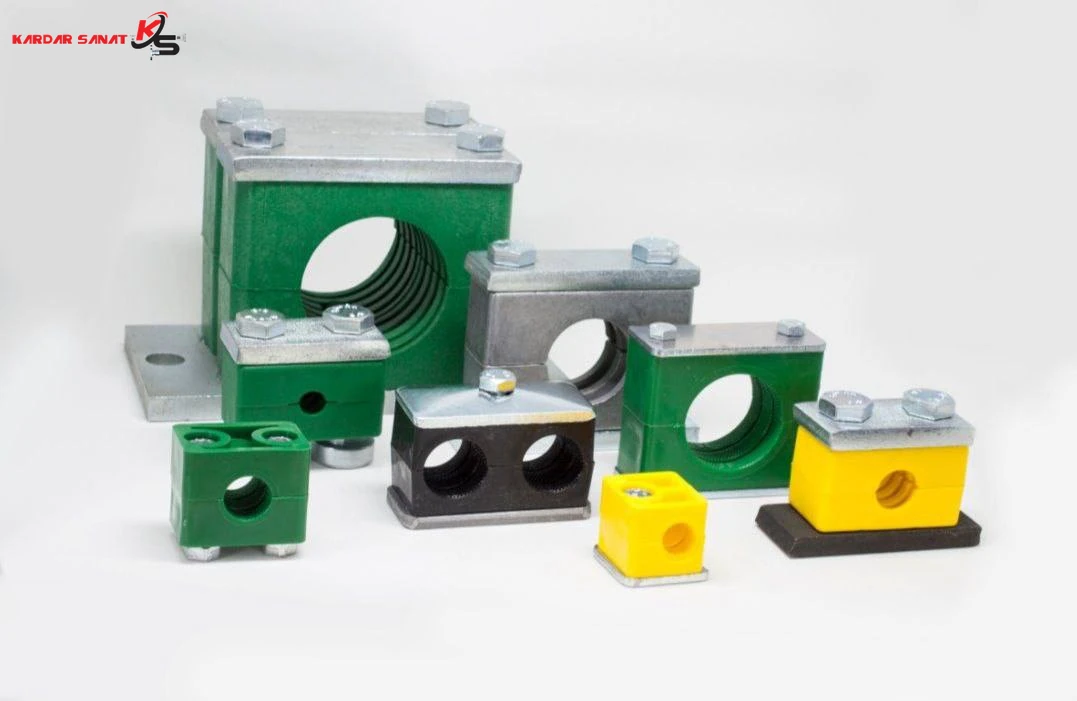

بهترین جا برای خرید بست شیلنگ هیدرولیک: کاردار صنعت
شما می توانید تمام انواع بست های شیلنگ هیدرولیک را که در صنعت وجود دارد، از کاردار صنعت تهیه کنید. ما همه مدل های بست های پیچی، آچاری، فنری، و هر نوع بست تخصصی دیگر را داریم.
بست های کاردار صنعت، اتصال شیلنگ شما را محکم و بدون نشتی نگه می دارند. این بست ها عمر دستگاه شما را بالا می برند و جلوی هزینه های اضافی را می گیرند. پس، برای یک خرید راحت، مطمئن و کامل، با کاردار صنعت تماس بگیرید.
اهمیت انتخاب بست شیلنگ هیدرولیک
انتخاب و استفاده از بست مناسب در سیستم های هیدرولیک، پنوماتیک و لوله کشی حیاتی است، زیرا مستقیماً بر ایمنی، کارایی و طول عمر سیستم تأثیر می گذارد.
موارد مهمی که نشان دهنده اهمیت بست مناسب هستند عبارتند از:
- جلوگیری از نشتی: بست نامناسب یا ضعیف ترین نقطه سیستم است. بست درست تضمین می کند که سیال پرفشار (روغن هیدرولیک، آب، گاز) بدون هدر رفتن، نشت کند یا به محیط زیست آسیب برساند.
- تحمل فشار و دما: سیستم های هیدرولیک با فشارهای بالا کار می کنند. بست مناسب تضمین می کند که اتصال در برابر حداکثر فشار کاری و تغییرات شدید دمایی (که باعث انبساط یا انقباض شیلنگ می شود) مقاومت کند و شیلنگ از نازل جدا نشود.
- جلوگیری از خرابی: در صنایع سنگین (مانند ماشین آلات ساختمانی یا هواپیما)، از دست دادن اتصال شیلنگ هیدرولیک می تواند منجر به آسیب جدی به تجهیزات، حوادث ایمنی و از کار افتادن کامل سیستم شود.
- کاهش ارتعاش و خستگی: بست های مخصوص (مانند بست های پلی‌پ روپیلن یا فنری) ارتعاشات و ضربات فشار را جذب می کنند. این امر از ساییدگی زودرس شیلنگ در محل اتصال و خستگی فلز جلوگیری کرده و عمر مفید قطعه را افزایش می دهد.
- مقاومت در برابر خوردگی: در محیط های دریایی، شیمیایی یا صنعتی مرطوب، بست باید از جنسی مناسب (مانند فولاد ضد زنگ گرید 316) انتخاب شود تا در برابر خوردگی مقاومت کرده و استحکام خود را در طول زمان حفظ کند.
- سهولت تعمیر و نگهداری: برخی بست ها مانند بست های T-Bolt یا ویکتالیک طوری ساخته شده اند که بدون آسیب زدن به شیلنگ یا لوله، به آسانی نصب، باز و مجدداً استفاده شوند، که زمان خرابی و هزینه های تعمیر را کاهش می دهد.
- توزیع یکنواخت نیرو: بست مناسب (مانند بست های آچاری پهن) نیروی فشرده سازی را به طور یکنواخت در اطراف شیلنگ توزیع می کند. این کار از تغییر شکل شیلنگ (تبدیل شدن به شکل D) که باعث نشتی می شود، جلوگیری می کند.
مزایای استفاده از بست های شیلنگ هیدرولیک
مزایای استفاده از بست های شیلنگ هیدرولیک عبارتند از:
- ایمنی بیشتر سیستم
- جلوگیری از نشتی سیالات
- عمر طولانی تر شیلنگ ها
- تحمل فشار بالا
- کاهش و جذب ارتعاشات
- کاهش ساییدگی در نقاط اتصال
- نصب و جداسازی آسان
- مقاومت در برابر خوردگی
- توزیع یکنواخت نیرو روی شیلنگ
- انتقال بار و استرس به سازه اصلی
نقش بست های شیلنگ در پایداری و عمر بیشتر سیستم هیدرولیک
بست ها که برای نگه داشتن شیلنگ ها و لوله های هیدرولیک استفاده می شوند، فقط یک اتصال ساده نیستند؛ آن ها در واقع حامیان اصلی سلامتی و پایداری دستگاه شما هستند. بست مناسب، عمر مفید کل سیستم را با دو کار مهم بالا می برد:
- جذب لرزش و تکان ها: در دستگاه‌هایی که با فشار زیاد کار می کنند، لرزش ها و تکان های دائمی می توانند باعث فرسودگی و پارگی زود هنگام در محل اتصال شیلنگ شوند. بست هایی که جنس نرم تر یا پوشش عایق دارند (مانند بست های پلاستیکی یا روکش دار)، این لرزش ها را مثل یک ضربه گیر جذب می کنند و نمی گذارند نیروی مخرب لرزش به شیلنگ و قطعات اصلی آسیب بزند.
- سبک کردن فشار از روی شیلنگ: بست ها اجازه نمی دهند که تمام وزن شیلنگ یا فشار ناگهانی سیال، روی ضعیف ترین نقطه یعنی جایی که شیلنگ به اتصالات پیچیده شده، جمع شود. در عوض، بست ها تمام نیروهای وارد شده و وزن شیلنگ را از طریق خودشان به بدنه اصلی دستگاه یا شاسی منتقل می کنند. این کار باعث می شود فشار کمتری به محل اتصال وارد شود، در نتیجه احتمال نشتی یا جدا شدن شیلنگ در فشارهای بالا به شدت کاهش یافته و عمر شیلنگ طولانی تر می شود.
نتیجه گیری
بست های شیلنگ هیدرولیک، تضمین کننده پایداری و عمر طولانی سیستم های صنعتی شما هستند. در نهایت، با شناخت دقیق از انواع متداول بست ها (شامل بست های کمربندی، T-Bolt، و مدل های آلومینیومی یا پلی پروپیلن) و درک نقش حیاتی آن ها در مهار ارتعاشات و انتقال بار به سازه اصلی، می توانید از ایمنی و کارایی حداکثری سیستم خود مطمئن شوید.
انتخاب بست درست، کلید جلوگیری از نشتی و خرابی های پرهزینه است. برای تهیه تمامی متداول ترین انواع بست های شیلنگ هیدرولیک که متناسب با نیازهای خاص شما هستند، با کاردار صنعت تماس بگیرید تا بهترین پشتیبانی فنی و محصول را در اختیار شما قرار دهیم.
سوالات متداول
-
بست شیلنگ هیدرولیک دقیقاً چیست؟
بست شیلنگ، ابزاری مکانیکی است که برای محکم کردن و آب بندی اتصال شیلنگ انعطاف پذیر به یک لوله یا نازل استفاده می شود تا از نشت سیالات پرفشار جلوگیری کند.
-
متداول ترین انواع بست ها برای شیلنگ هیدرولیک کدامند؟
متداول ترین‌ها شامل بست کمربندی (حلزونی) برای کاربردهای عمومی و فشار متوسط، و بست آچاری (T-Bolt) برای تحمل فشار و ارتعاشات بالا هستند.
-
چرا انتخاب بست مناسب اینقدر مهم است؟
بست مناسب ایمنی سیستم را تضمین می کند، عمر شیلنگ ها را با مهار لرزش افزایش می دهد و کلید جلوگیری از نشتی های پرهزینه است.
-
کدام بست برای جذب لرزش ها و فشار بالا بهتر است؟
برای فشار بالا، بست های T-Bolt یا انواع فلزی قوی پیشنهاد می شوند؛ و برای جذب ارتعاشات، بست های پلی‌پروپیلن (PP) یا بست های دارای روکش لاستیکی عملکرد بهتری دارند.
-
آیا می توان همه بست های شیلنگ را دوباره استفاده کرد؟
خیر، برخی بست ها مانند بست های گوشواره ای (Ear Clamps) برای آب بندی دائمی طراحی شده اند و پس از باز شدن باید حتماً تعویض شوند.
