توضیحات

اتصالات مانیسمان نوعی اتصالات بدون درز هستند که با مواد مختلفی ازجمله فولاد ، کربن استیل و استنلس استیل ساخته می شوند .

در فرآیند تولید اتصالات مانیسمان جوشی ، ازشمش توپر فولادی به جای ورقه های فلزی استفاده می شود .

به دلیل بدون درزبودن ، این اتصالات قادر به تحمل فشار و دمای بیشتری هستند و مقاومت بالاتری دارند .

ازاتصالات مانیسمان جوشی برای اتصال انواع لوله آهنی بدون درز استفاده می شود .

اتصالات مانیسمان ، برخلاف اتصالات جوشی درزدار ، درزجوش نداشته ودرفشارودماهای بالا کاربرد دارد .

انتهای اتصالات بدون درز به صورت V شکل بوده که به منظور جوشکاری می شود .



ازجمله اتصالات بدون درزمانیسمان می توان به موارد ذیل اشاره کرد :

• زانو90درجه
• زانو45درجه
• سه راهی نامساوی
• سه راهی مساوی
• تبدیل صاف
• تبدیل کج
• کپ
• بوشن
• سردنده



 اتصالات مانیسمان جوشی چیست؟

اتصالات مانیسمان جوشی یکی از پرکاربردترین و مهم‌ترین اجزای سیستم‌های پایپینگ صنعتی به شمار می‌روند که برای اتصال لوله‌های بدون درز (Seamless) در شرایط کاری سخت مورد استفاده قرار می‌گیرند. این نوع اتصالات به دلیل عدم وجود درز جوش، از استحکام مکانیکی بالاتر، مقاومت بیشتر در برابر فشار و دمای بالا و طول عمر طولانی‌تری نسبت به اتصالات درزدار برخوردار هستند.

به همین دلیل، اتصالات مانیسمان جوشی انتخاب اول در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاهی و تأسیسات صنعتی سنگین محسوب می‌شوند.



اتصالات مانیسمان چیست؟

اتصالات مانیسمان (Seamless Pipe Fittings) نوعی از اتصالات جوشی بدون درز هستند که از **شمش توپر فولادی** تولید می‌شوند. برخلاف اتصالات درزدار که از خم‌کاری ورق و جوشکاری ساخته می‌شوند، در تولید اتصالات مانیسمان هیچ‌گونه جوش طولی یا عرضی وجود ندارد.

عدم وجود درز باعث می‌شود که این اتصالات:
– تحمل فشار بالاتری داشته باشند
– مقاومت بیشتری در برابر ترک، خستگی و شکست نشان دهند
– برای انتقال سیالات خطرناک یا داغ ایمن‌تر باشند



فرآیند تولید اتصالات مانیسمان جوشی

در فرآیند تولید اتصالات مانیسمان جوشی، از بیلت یا شمش فولادی توپر استفاده می‌شود. مراحل کلی تولید به شرح زیر است:

1. حرارت‌دهی شمش فولادی تا دمای مناسب
2. سوراخ‌کاری و فرم‌دهی اولیه
3. کشش و شکل‌دهی تحت فشار بالا
4. ماشین‌کاری نهایی و آماده‌سازی لبه‌ها برای جوشکاری

به دلیل این فرآیند خاص، اتصالات مانیسمان کاملاً بدون درز بوده و ساختار یکنواخت‌تری نسبت به اتصالات درزدار دارند.



 مزایای اتصالات مانیسمان جوشی

اتصالات مانیسمان به دلیل ساختار بدون درز، دارای مزایای متعددی هستند:

– تحمل فشار و دمای بالا
مناسب برای خطوط بخار، سیالات داغ و سیستم‌های پرفشار

– مقاومت مکانیکی بالا
کاهش احتمال ترک‌خوردگی و شکست در طول زمان

– ایمنی بالاتر نسبت به اتصالات درزدار
نبود نقطه ضعف ناشی از درز جوش

– طول عمر بالا
کاهش هزینه‌های تعمیر و نگهداری

– قابلیت استفاده در محیط‌های خورنده
به‌ویژه در صورت استفاده از استنلس استیل



 تفاوت اتصالات مانیسمان با اتصالات درزدار جوشی

اتصالات مانیسمان برخلاف اتصالات جوشی درزدار:
– فاقد درزجوش هستند
– در فشار و دماهای بالا عملکرد بسیار بهتری دارند
– برای خطوط حساس و حیاتی توصیه می‌شوند
– اگرچه قیمت بالاتری دارند، اما ایمنی و دوام بیشتری ارائه می‌دهند



 نوع اتصال و شکل انتهای اتصالات مانیسمان

اتصالات مانیسمان از نوع جوشی (Butt Weld) هستند. انتهای این اتصالات به صورت V شکل (Beveled End) طراحی می‌شود تا امکان جوشکاری نفوذی کامل فراهم گردد. این نوع جوشکاری باعث:
– افزایش استحکام محل اتصال
– کاهش تنش در نقطه جوش
– افزایش عمر مفید خط لوله

می‌شود.



 کاربرد اتصالات مانیسمان جوشی

اتصالات مانیسمان جوشی برای اتصال انواع لوله‌های آهنی و فولادی بدون درز مورد استفاده قرار می‌گیرند و در صنایع زیر کاربرد فراوان دارند:

– صنایع نفت، گاز و پتروشیمی
– نیروگاه‌ها و خطوط بخار
– پالایشگاه‌ها
– صنایع غذایی و دارویی (نوع استنلس استیل)
– تأسیسات صنعتی و ساختمانی سنگین
– خطوط انتقال سیالات تحت فشار

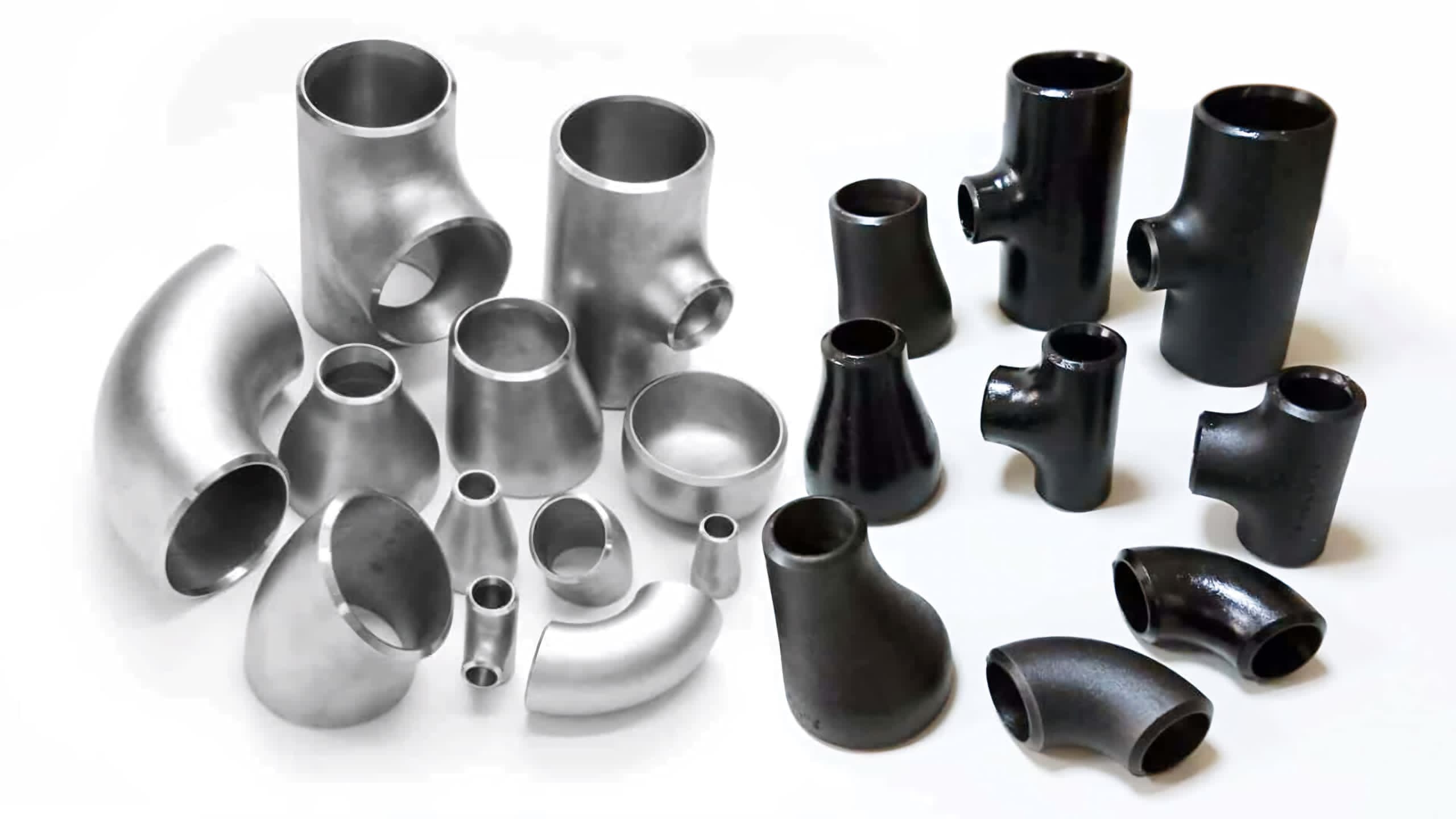

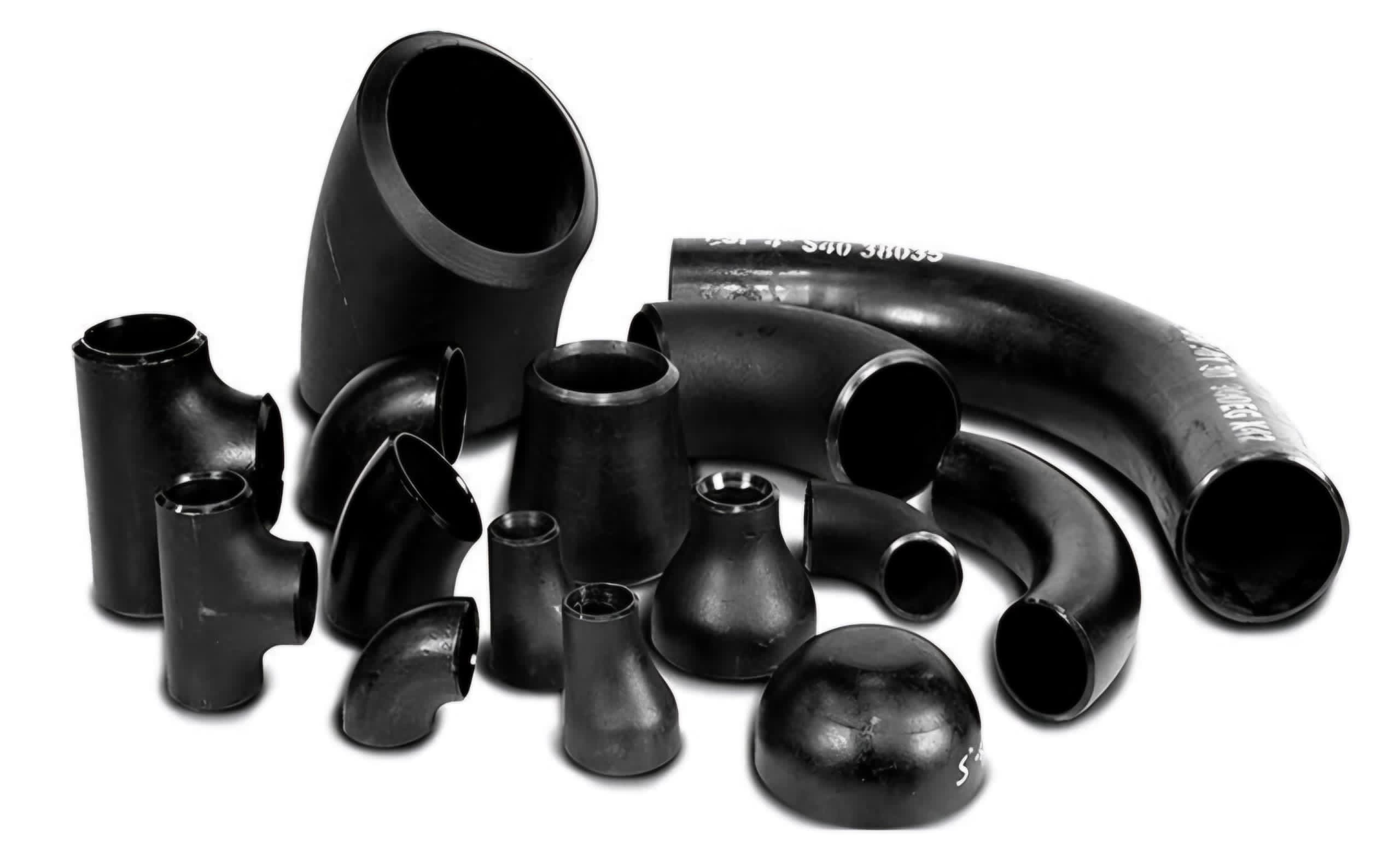

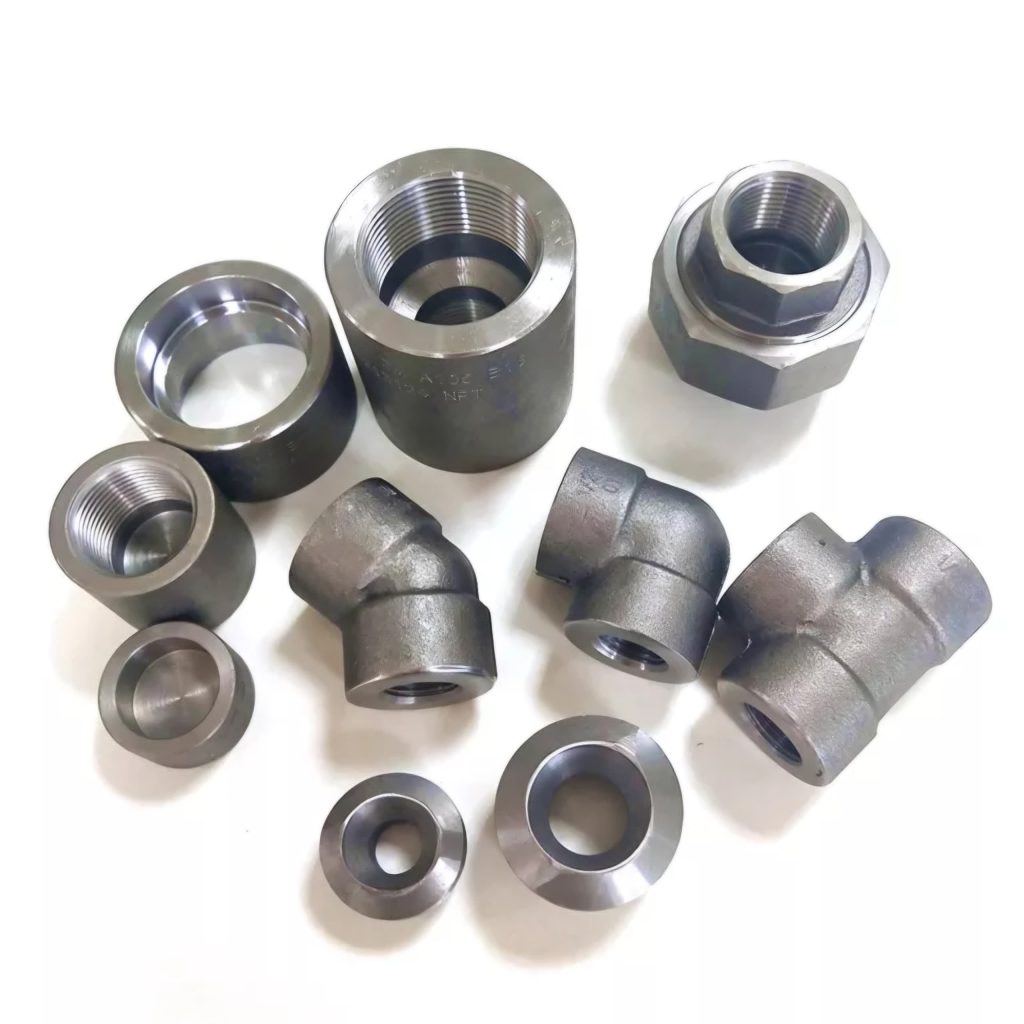

 انواع اتصالات مانیسمان بدون درز

از جمله رایج‌ترین اتصالات مانیسمان جوشی می‌توان به موارد زیر اشاره کرد:

– زانو 90 درجه مانیسمان
– زانو 45 درجه مانیسمان
– سه راهی مساوی
– سه راهی نامساوی
– تبدیل صاف (Concentric Reducer)
– تبدیل کج (Eccentric Reducer)
– کپ جوشی (End Cap)
– بوشن جوشی
– سردنده جوشی

هر یک از این اتصالات بسته به طراحی خط لوله و نوع سیال، نقش خاصی در مسیر جریان ایفا می‌کنند.



 رده‌های اتصالات مانیسمان (Schedule)

اتصالات مانیسمان جوشی در رده‌های مختلف تولید می‌شوند که نشان‌دهنده ضخامت و توان تحمل فشار آن‌ها است:

– رده 20
– رده SGP
– رده 40
– رده STD
– رده 80
– رده 160

هرچه رده بالاتر باشد، ضخامت و قدرت تحمل فشار اتصالات افزایش می‌یابد.



 سایزبندی اتصالات مانیسمان جوشی

اتصالات مانیسمان در سایزهای متنوع و متناسب با خطوط لوله صنعتی تولید می‌شوند:

– از 1/2 اینچ تا 24 اینچ

این تنوع سایز باعث می‌شود اتصالات مانیسمان در پروژه‌های کوچک تا صنعتی بسیار بزرگ قابل استفاده باشند.



 متریال اتصالات مانیسمان

اتصالات مانیسمان جوشی از متریال‌های مختلفی تولید می‌شوند، از جمله:

– فولاد کربنی (Carbon Steel)
پرکاربردترین گزینه برای مصارف صنعتی عمومی

– استنلس استیل (304 و 316)
مقاوم در برابر خوردگی، مناسب محیط‌های بهداشتی و خورنده



نکات مهم در خرید اتصالات مانیسمان جوشی

برای انتخاب درست اتصالات مانیسمان به نکات زیر توجه کنید:
– رده و ضخامت مناسب با فشار کاری
– سایز دقیق متناسب با لوله
– نوع متریال بر اساس سیال و شرایط محیطی
– استاندارد ساخت (ASME، ASTM)
– برند و اصالت کالا



جمع‌بندی

اتصالات مانیسمان جوشی به دلیل ساختار بدون درز، تحمل فشار و دمای بالا و ایمنی فوق‌العاده، یکی از بهترین گزینه‌ها برای سیستم‌های پایپینگ صنعتی و حساس هستند. با انتخاب صحیح نوع اتصال، رده، سایز و متریال، می‌توان عملکرد ایمن و طولانی‌مدت خطوط لوله را تضمین کرد.
