توضیحات

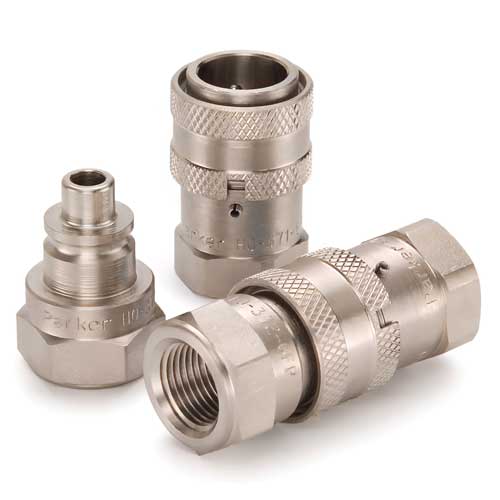

کوپلینگ اتصال سریع هیدرولیک امکان اتصال و جداسازی خطوط مایعات را به روشی سریع و راحت فراهم میکنند. این اتصالات به کاربران اجازه میدهند تا شیلنگ های هیدرولیک را به ماشینها یا لوازم جانبی به سرعت متصل یا جدا کنند. تمامی کوپلینگهای اتصال سریع دارای دو بخش هستند: نیمه نر و نیمه ماده.
هنگامی که این دو بخش به درستی متصل شوند، مسیر مایع برقرار میشود و فشار داخلی حفظ میگردد، در حالی که نیروهای کششی که ممکن است اتصال را جدا کنند، مقاومت میکند. جداسازی این بخشها به سادگی و بدون نیاز به ابزار، از طریق فعال کردن مکانیزم قفل انجام میشود. کوپلینگهای سریع هیدرولیک برای کاربردهای خاص مایعات، با دقت بالایی طراحی شدهاند.
کوپلینگ هیدرولیک چیست؟
کوپلینگ هیدرولیک (Hydraulic Quick Coupling) یکی از مهمترین قطعات مورد استفاده در سیستمهای هیدرولیکی و انتقال سیالات تحت فشار است. این اتصال سریع، امکان وصل و قطع خطوط هیدرولیک را بدون نیاز به ابزار خاص، در کوتاهترین زمان و با بالاترین سطح ایمنی فراهم میکند. استفاده از کوپلینگ اتصال سریع علاوه بر افزایش سرعت کار، باعث کاهش نشتی، افت فشار و آلودگی محیطی نیز میشود.
در تمامی سیستمهای هیدرولیک صنعتی، کشاورزی، راهسازی و نفت و گاز، کوپلینگها نقشی کلیدی در عملکرد پایدار و ایمن تجهیزات ایفا میکنند.
ویژگیهای کوپلینگ هیدرولیک
- سرعت بالا در اتصال و جداسازی: باعث به حداقل رساندن زمان نصب و تعویض میشود.
- کاهش نشت: طراحی دقیق کوییک کوپلینگ از نشت مایعات و گاز جلوگیری میکند.
- دوام بالا: جنس این وسیله از موادی همچون: فولاد ضد زنگ یا آلومینیوم است که موجب استحکام و دوام بالای آن میشود.
- قابلیت استفاده در فشار بالا: برای صنایعی که در فشار بالا کار میکنند انتخابی مناسب است.
کوپلینگهای اتصال سریع به دلیل طراحی مهندسیشده، دارای ویژگیهای فنی برجستهای هستند:
1. اتصال و جداسازی سریع
یکی از اصلیترین مزایای کوپلینگ هیدرولیک، سرعت بالای نصب و جداسازی بدون نیاز به ابزار است که موجب افزایش راندمان کاری میشود.
2. کاهش نشتی سیال
وجود آببندهای مقاوم (O-Ring، Seal) و سوپاپ داخلی باعث جلوگیری از نشتی روغن یا گاز شده و محیط کار را تمیز نگه میدارد.
3. تحمل فشار بالا
کوپلینگها برای کار در فشارهای بالا طراحی شدهاند و بسته به نوع آنها، فشار کاری تا 700 بار را نیز تحمل میکنند.
4. مقاومت بالا در برابر خوردگی
استفاده از متریالهایی مانند استنلس استیل و آبکاریهای صنعتی، کوپلینگ را در برابر رطوبت، مواد شیمیایی و شرایط محیطی سخت مقاوم میسازد.
5. دوام و طول عمر بالا
طراحی صنعتی استاندارد باعث میشود کوپلینگها در سیکلهای کاری طولانی، عملکرد پایدار خود را حفظ کنند.
انواع کوپلینگ هیدرولیک
کوپلینگهای هیدرولیکی بر اساس ساختار قفلشونده و نوع عملکرد به چند دسته اصلی تقسیم میشوند:
کوپلینگ سوزنی (Needle Type Coupling)
این مدل دارای مکانیزم داخلی سوزنی است و معمولاً در سیستمهای با فشار کاری متوسط مورد استفاده قرار میگیرد.
ویژگیها:
– اتصال سریع
– قیمت اقتصادی
– مناسب کاربردهای عمومی صنعتی
کوپلینگ ساچمهای (Ball Type Coupling)
در کوپلینگ ساچمهای، قفل شدن اتصال توسط ساچمههای فولادی انجام میشود که استحکام بالایی ایجاد میکند.
مزایا:
– پرکاربردترین نوع کوپلینگ
– کاربری آسان
– مقاومت مناسب در برابر لرزش
کوپلینگ پیچی (Threaded / Screw Coupling)
کوپلینگ پیچی برای شرایط کاری سخت و فشار بسیار بالا طراحی شده است و اتصال آن از طریق رزوه انجام میشود.
کاربردها:
– سیستمهای هیدرولیک سنگین
– صنایع راهسازی و معدن
– مدارهای با شوک فشاری بالا
ساختار کوپلینگ اتصال سریع هیدرولیک
تمامی کوپلینگهای هیدرولیکی از دو بخش مجزا اما مکمل تشکیل شدهاند:
– نیمه نر (Plug)
– نیمه ماده (Socket)
با اتصال صحیح این دو بخش، مسیر عبور سیال باز شده و فشار داخلی سیستم بهصورت کامل حفظ میشود. مکانیزم داخلی کوپلینگ بهگونهای طراحی شده است که در برابر فشار هیدرولیک، نیروهای کششی، شوکهای مکانیکی و ارتعاشات مداوم مقاومت بالایی دارد.
در زمان جداسازی، با فعال کردن مکانیزم قفل (فشاری، کشویی یا پیچی)، مسیر سیال بسته شده و از نشت روغن یا هوا جلوگیری میشود. این ویژگی بهویژه در سیستمهایی که تحت فشار بالا کار میکنند، اهمیت بسیار زیادی دارد.
متریال کوپلینگ هیدرولیک
انتخاب متریال مناسب تأثیر مستقیمی بر عملکرد، دوام و ایمنی کوپلینگ دارد:
کربن استیل (Carbon Steel)
– مقاومت مکانیکی بالا
– مناسب کاربردهای عمومی
– قیمت مقرونبهصرفه
استنلس استیل 304 و 316
– مقاومت عالی در برابر خوردگی
– مناسب صنایع غذایی، دارویی و شیمیایی
– قابل استفاده در محیطهای مرطوب و خورنده
برنجی (Brass)
– مقاوم در برابر زنگزدگی
– مناسب فشارهای متوسط
– کاربرد در سیستمهای آب و هوا
فشار کاری کوپلینگ هیدرولیک
میزان فشار قابل تحمل کوپلینگها بسته به نوع آنها متفاوت است:
– کوپلینگ سوزنی و ساچمهای: تا 350 بار
– کوپلینگ پیچی: تا 700 بار
انتخاب کوپلینگ با فشار کاری مناسب، از خرابی سیستم و خطرات احتمالی جلوگیری میکند.
سایزبندی کوپلینگ هیدرولیک
کوپلینگها در سایزهای متنوعی تولید میشوند تا با سیستمهای مختلف سازگار باشند:
– کوپلینگ سوزنی و ساچمهای:
از 1/4 اینچ تا 2 اینچ
– کوپلینگ پیچی:
1/4 اینچ و 3/8 اینچ
کاربردهای کوپلینگ هیدرولیک در صنایع مختلف
کوپلینگ اتصال سریع در صنایع زیر کاربرد گستردهای دارد:
– ماشینآلات صنعتی و خطوط تولید
– تجهیزات راهسازی و معدنی
– ماشینآلات کشاورزی
– صنایع نفت، گاز و پتروشیمی
– سیستمهای دریایی و خودروسازی
– انتقال آب، روغن و سیالات صنعتی
اهمیت استفاده از کوپلینگ هیدرولیک
استفاده از کوپلینگ مناسب در سیستمهای هیدرولیکی مزایای متعددی دارد:
– افزایش ایمنی اپراتور
– کاهش خرابی و استهلاک شیلنگها
– جلوگیری از ورود هوا و آلودگی به مدار
– کاهش زمان توقف دستگاهها
– افزایش عمر مفید کل سیستم هیدرولیک
نکات مهم در خرید کوپلینگ هیدرولیک
برای انتخاب بهترین کوپلینگ هیدرولیک، به موارد زیر توجه کنید:
– فشار کاری سیستم
– نوع سیال عبوری
– شرایط محیطی (دما، رطوبت، مواد خورنده)
– سایز و نوع رزوه
– برند و استاندارد تولید (ISO، DIN)
جمعبندی
کوپلینگ هیدرولیک یکی از اجزای حیاتی در سیستمهای انتقال سیال است که با افزایش سرعت اتصال، کاهش نشتی و ارتقای ایمنی، نقش مهمی در بهینهسازی عملکرد تجهیزات صنعتی دارد. انتخاب صحیح نوع کوپلینگ، متریال مناسب و فشار کاری استاندارد، میتواند بهطور قابل توجهی هزینههای تعمیر و نگهداری را کاهش داده و عمر مفید سیستم را افزایش دهد.
